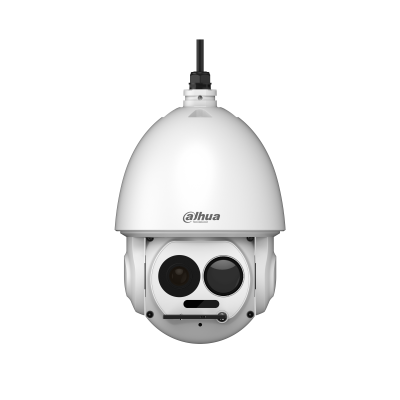

TPC-SD8421(only for project)
თერმული ქსელური ჰიბრიდული სწრაფმოძრავი გუმბათოვანი (Dome) კამერა
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- 400x300 VOx გაუგრილებელი თერმული სენსორის ტექნოლოგია
- ათერმალიზებული ობიექტივი(თერმული), ფოკუსირების გარეშე
- 1/2.8” 2 მეგაპიქსელიანი პროგრესული სკანირების CMOS
- მძლავრი 45X ოპტიკური ზუმი
- მხარს უჭერს ხანძრის აღმოჩენას & განგაშს
- მაქს. 240°/s პანორამირების სიჩქარე, 360° უწყვეტი პანორამირების ბრუნვა
- მაქს. 300 პრესეტი, 5 ავტომატური სკანირება, 8 ტური, 5 შაბლონი
- 7/2 განგაშის შესასვლელი/გამოსასვლელი
- Micro SD მეხსიერება, IP66
ტექნიკური მახასიათებლები
| თერმული კამერა | |
|---|---|
| გამოსახულების სენსორი | გაუგრილებელი VOx მიკრობოლომეტრი |
| ეფექტური პიქსელები | 400(H)x300(V) |
| პიქსელის ზომა | 17um |
| თერმული მგრძნობიარობა(NETD) | |
| სპექტრული დიაპაზონი | 8~14um |
| გამოსახულების პარამეტრი | სიკაშკაშე/სიმკვეთრე/ROI/AGC/FFC/3D DNR |
| ფერთა პალიტრები | 18(Whitehot/Blackhot/Ironrow/Icefire/ Fusion/Rainbow/Globow/Iconbow1/ Iconbow2 და ა.შ.) |
| თერმული ობიექტივი | |
| ობიექტივის ტიპი | ფიქსირებული/F1.0 |
| ფოკუსის მართვა | ათერმალიზებული, ფოკუსირების გარეშე |
| ფოკუსური მანძილი | 25mm | 35mm | 50mm |
| ხედვის კუთხე | H:15.5°, V:11.6° | H:11.1°, V:8.3° | H:7.8°, V:5.8° |
| ადამიანის ეფექტური მანძილი①(1.8m*0.5m) | D②:735m R③:189m I ④ :95m | D:1030m R:265m I : 132m | D:1471m R: 378m I : 189m |
| ავტომობილის ეფექტური მანძილი(4m*1.4m) | D:1634m R:420m I :210m | D:2288m R: 588m I : 294m | D:3268m R: 840m I : 420m |
| ხილული სპექტრის კამერა | |
| გამოსახულების სენსორი | 1/2.8" CMOS |
| ეფექტური პიქსელები | 1920(H)x1080(V) |
| ელექტრონული ჩამკეტის სიჩქარე | 1/1 ~ 1/30,000s |
| მინ. განათებულობა | 0.005Lux@F1.6(ფერადი), 0.0005Lux@F1.6(შავ-თეთრი) |
| სიგნალი/ხმაური | 55dB-ზე მეტი |
| IR მანძილი | 100m (328ft) |
| IR-ის ჩართვა/გამორთვა | ავტომატური/ხელით |
| IR დიოდები | 4 |
| ხილული სპექტრის ობიექტივი | |
| ფოკუსური მანძილი | 3.95mm~177.7mm |
| მაქს. აპერტურა | F1.6 ~ F4.95 |
| ხედვის კუთხე | H: 70.3° ~ 1.8° |
| ოპტიკური ზუმი | 45X |
| ფოკუსის მართვა | ავტომატური/ხელით |
| ფოკუსირების მინ. მანძილი | 100mm~ 1000mm (0.33ft~3.28ft) |
| PTZ | |
| ბრუნვის/დახრის დიაპაზონი | ჰორიზონტალური ბრუნვა: 0° ~ 360° უწყვეტი;დახრა: -10° ~ 90° |
| ხელით მართვის სიჩქარე | ჰორიზონტალური ბრუნვა: 0.1° ~200° /s; დახრა: 0.1° ~120° /s |
| პრესეტის სიჩქარე | ჰორიზონტალური ბრუნვა: 0.1° ~240° /s ;დახრა: 0.1° ~200° /s |
| პრესეტი | 300 |
| PTZ რეჟიმი | 5 ავტომატური სკანირება, 8 ტური, 5 შაბლონი, ავტომატური პანორამირება |
| სიჩქარის დაყენება | ადამიანზე ორიენტირებული ფოკუსური მანძილის/ სიჩქარის ადაპტაცია |
| მოქმედება კვების ჩართვისას | კვების გათიშვის შემდეგ PTZ-ისა და ობიექტივის წინა მდგომარეობის ავტომატური აღდგენა |
| უმოქმედობისას მოქმედება | პრესეტის/ სკანირების/ ტურის/ შაბლონის გააქტიურება, თუ მითითებულ პერიოდში ბრძანება არ არის |
| პროტოკოლი | DH-SD, Pelco-P/D (ავტომატური ამოცნობა) |
| ვიდეო | |
| შეკუმშვა | H.265 / H.264 / MJPEG |
| კადრის სიხშირე | მთავარი ნაკადი: თერმული: 1280x1024 / 720P / 400x300 @25/30fps ხილული: 1080P / 720P / D1 @25/30fps |
| დამატებითი ნაკადი: თერმული: 640x512 / 400x300 @25/30fps ხილული: D1 / CIF @25/30fps | |
| ბიტების გადაცემის სიჩქარის მართვა | CBR / VBR |
| ბიტების გადაცემის სიჩქარე | H.264: 640 ~8192Kbps |
| დღე/ღამე | ავტომატური (ICR)/ფერადი/შავ-თეთრი |
| BLC რეჟიმი | BLC / HLC / DWDR |
| თეთრის ბალანსი | ავტომატური / ATW / შიდა / გარე / ხელით |
| ხმაურის შემცირება | 2D/3D DNR |
| მოძრაობის აღმოჩენა | გამორთვა / ჩართვა (4 ზონა, მართკუთხედი) |
| ინტერესის არე | გამორთვა / ჩართვა (4 ზონა) |
| გამოსახულების ელექტრონული სტაბილიზაცია (EIS) | გამორთ./ჩართ. |
| ნისლის მოცილება | გამორთ./ჩართ. |
| ციფრული ზუმი | 4x(19 დონე) |
| შებრუნება | 180° |
| სარკისებური ასახვა | გამორთ./ჩართ. |
| კონფიდენციალური ზონების დაფარვა | გამორთვა / ჩართვა (4 არე, მართკუთხედი) |
| აუდიო | |
| შეკუმშვა | G.711A / G.711Mu / AAC / PCM |
| ინტელექტი | |
| IVS | ხაზის გადაკვეთა, ზონაში შეჭრა |
| გაფართოებული ინტელექტუალური ფუნქციები | ხანძრის აღმოჩენა და განგაში, ცივი/ცხელი წერტილის მიდევნება, ადამიანის/ავტომობილის კლასიფიკაცია, ავტომატური თვალყურის დევნება |
| თვალყურის დევნების ამოქმედების რეჟიმი | ხელით / ავტომატური (განგაშით ამოქმედებული) |
| თვალყურის დევნების ამომქმედებელი მოვლენა | მიზნის დადგენა, თვალყურის დევნება, ჩაწერა, კადრის გადაღება, განგაში და ა.შ. |
| ქსელი | |
| Ethernet | RJ-45 (10/100Base-T) |
| პროტოკოლი | IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, ONVIF |
| თავსებადობა | ONVIF პროფილი S&G, API |
| ნაკადის გადაცემის მეთოდი | ერთმხრივი გადაცემა (unicast) / მრავალმხრივი გადაცემა (multicast) |
| მომხმარებლების მაქს. რაოდენობა | 10 მომხმარებელი / 20 მომხმარებელი |
| ლოკალური ჩაწერა | Micro SD (256GB) მეხსიერების მდგომარეობის ჩვენება (ნორმალური / შეცდომა / აქტიური / ფორმატირება / დაბლოკილი), NAS (ქსელზე მიერთებული საცავი), ლოკალური PC მყისიერი ჩაწერისთვის |
| ვებ-დამთვალიერებელი | > IE8, |
| მართვის პროგრამა | Smart PSS, DSS |
| სმარტფონი | Android, iOS |
| სერტიფიკატები | |
| სერტიფიკატი | CE (EN 60950:2000) FCC (FCC Part 15 SubpartB ) |
| ინტერფეისი | |
| ვიდეო ინტერფეისი | 1 პორტი (CVBS/BNC) |
| აუდიო ინტერფეისი | 1/1 შესასვლელი/გამოსასვლელი |
| RS485 | მხარდაჭერილია |
| განგაში | 7/2 შესასვლელი/გამოსასვლელი |
| ელექტრული | |
| კვება | AC 24V/3A±15% |
| ენერგომოხმარება | 17W, მაქს. 38W (გამათბობელი, შუქდიოდები ჩართულია) |
| გარემო | |
| სამუშაო პირობები | -40°C ~ +60°C (-40°F ~ +140°F) / 95% RH-ზე ნაკლები * გაშვება უნდა შესრულდეს -40°C-ზე (-40°F) ზემოთ |
| შენახვის პირობები | -40°C ~ +70°C ( -40°F ~ +158°F) ) / 95% RH-ზე ნაკლები |
| შეღწევისგან დაცვა | IP66 |
| კონსტრუქცია | |
| კორპუსი | ლითონი |
| ზომები | Φ240mm x 382mm (Φ9.45" x 15.04") |
| ნეტო წონა | 6.8Kg (14.99 lb) |
| ბრუტო წონა | 9.5Kg (20.94 lb) |
