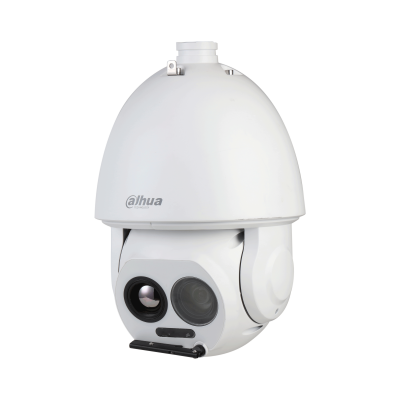

TPC-SD5441-T
თერმული ჰიბრიდული სიჩქარული გუმბათოვანი (Dome) კამერა
წარმოებიდან მოხსნილი პროდუქტი
ეს ამ მოდელის ძველი ვერსიაა. ახალი ვერსია TPC-SD5441-T (V1) — ხელმისაწვდომია შეკვეთით.
კატალოგში გახსნა · მარაგი და ჩემი სიაგაქვთ ტექნიკური კითხვა? HuaBot — Dahua-ს ტექნიკური ასისტენტი (ინგლისურად) · ან მოგვწერეთ: [email protected]
აღწერა
- ვანადიუმის ოქსიდის გაუგრილებელი ფოკალური სიბრტყის დეტექტორი.
- 4 მეგაპიქსელიანი პროგრესული სკანირების CMOS.
- ხილული ობიექტივი უზრუნველყოფს 45× ოპტიკურ ზუმს.
- AI ფუნქციები: ნავის აღმოჩენა, სითბოს აღმოჩენა, ხაზის გადაკვეთა, ზონაში შეჭრა და ადამიანის/ავტომობილის კლასიფიკაცია.
- ტემპერატურის გაზომვის დიაპაზონი –20 °C-დან +550 °C-მდე.
- IR განათების მაქსიმალური მანძილია 100 m.
- ორმაგი გამოსახულების შერწყმა (ხილული და თერმული გამოსახულებები).
- ჰორიზონტალური ბრუნვა: 0°-დან 360°-მდე, დახრა: –10°-დან +90°-მდე.
- შემავალი ძაბვის ფართო დიაპაზონი 36 VDC ± 50% და Hi-PoE.
- IP66 დაცვის კლასი.
ტექნიკური მახასიათებლები
| თერმული | |
|---|---|
| დეტექტორის ტიპი | ვანადიუმის ოქსიდის გაუგრილებელი მატრიცული დეტექტორი |
| ეფექტური პიქსელები | 400 (H) × 300 (V) |
| პიქსელის ბიჯი | 17 μm |
| სპექტრული დიაპაზონი | 8 μm–14 μm |
| მგრძნობიარობა (NETD) | ≤35 mK (@f/1.0) |
| ფოკუსური მანძილი | 7 mm; 13 mm;19mm; 25mm; 35 mm; 50 mm |
| ხედვის არე | 7 mm: H: 51.8°; V: 38.8° 13 mm: H: 30.2°; V: 22.6° 19 mm: H: 20.3°; V: 15.3° 25 mm: H: 15.5°; V: 11.7° 35 mm: H: 11.1°; V: 8.3° 50 mm: H: 7.8°; V: 5.8° |
| აღმოჩენის მანძილი ① | 7 mm: Vehicle: 549 m (1,801.18 ft); Human: 206 m (675.85 ft) 13 mm: Vehicle: 1,020 m (3,346.46 ft); Human: 382 m (1,253.28 ft) 19 mm: Vehicle: 1,490 m (4,888.45 ft); Human: 559 m (1,833.99 ft) 25 mm:Vehicle: 1,961 m (6,433.73 ft); Human: 735 m (2,411.42 ft) 35 mm: Vehicle: 2,745 m (9,005.91 ft); Human: 1,029 m (3,375.98 ft) 50 mm: Vehicle: 3,922 m (12,867.45 ft); Human: 1,471 m (4,826.12 ft) |
| ამოცნობის მანძილი ② | 7 mm: Vehicle: 137 m (449.48 ft) Human: 53 m (173.88 ft) 13 mm: Vehicle: 255 m (836.61 ft) Human: 98 m (321.52 ft) 19 mm: Vehicle: 373 m (1,223.75 ft) Human: 144 m (472.44 ft) 25 mm: Vehicle: 490 m (1,607.61 ft) Human: 181 m (593.83 ft) 35 mm: Vehicle: 686 m (2,250.66 ft) Human: 265 m (869.42 ft) 50 mm: Vehicle: 980 m (3,215.22 ft) Human: 378 m (1,240.16 ft) |
| იდენტიფიკაციის მანძილი ③ | 7 mm: Vehicle: 69 m (226.38 ft) Human: 27 m (88.58 ft) 13 mm: Vehicle: 128 m (419.95 ft) Human: 49 m (160.76 ft) 19 mm: Vehicle: 186 m (610.24 ft) Human: 72 m (236.22 ft) 25 mm: Vehicle: 245 m (803.81 ft) Human: 95 m (311.68 ft) 35 mm: Vehicle: 343 m (1,125.33 ft) Human: 132 m (433.07 ft) 50 mm: Vehicle: 490 m (1,607.61 ft) Human: 189 m (620.08 ft) |
| შენიშვნა: ①აღმოჩენის მანძილი: აღმოაჩენს ობიექტებს, მაგრამ ვერ ამოიცნობს მათ მახასიათებლებს (ობიექტებმა უნდა დაფარონ გამოსახულების 3.6 პიქსელზე მეტი). ②ამოცნობის მანძილი: ობიექტებს ყოფს ზოგად კატეგორიებად, როგორიცაა ადამიანი, ავტომობილი (ობიექტმა უნდა დაფაროს გამოსახულების 14 პიქსელზე მეტი). ③იდენტიფიკაციის მანძილი: ობიექტებს ყოფს კონკრეტულ კატეგორიებად მათი მახასიათებლების მიხედვით, როგორიცაა საინჟინრო სატვირთო მანქანა, ავტომობილი (ობიექტმა უნდა დაფაროს გამოსახულების 28 პიქსელზე მეტი). | |
| დეტალების ციფრული გაძლიერება (DDE) | დიახ |
| თერმული გამოსახულების სტაბილიზაცია | გამოსახულების ელექტრონული სტაბილიზაცია (EIS) |
| ციფრული ზუმი | 19 დონე |
| თერმული AGC | ავტომატური/ხელით |
| თერმული ხმაურის შემცირება | 2D NR/3D NR |
| გამოსახულების შებრუნება | 180° |
| ფერთა პალიტრები | 18 (თეთრი ცხელი/შავი ცხელი/შერწყმა/ცისარტყელა/ოქროსფერი შემოდგომა/შუადღე/რკინისწითელი/ქარვისფერი/ნეფრიტი/მზის ჩასვლა/ყინულ-ცეცხლი/მხატვრობა/ბროწეული/ზურმუხტი/გაზაფხული/ზაფხული/შემოდგომა/ზამთარი) |
| ტემპერატურის გაზომვის დიაპაზონი | დაბალი ტემპერატურის რეჟიმი: –20 °C (–4 °F)-დან +150 °C-მდე (+302 °F) მაღალი ტემპერატურის რეჟიმი: 0 °C (+34 °F)-დან +550 °C-მდე (+1022 °F) ავტომატური რეჟიმი |
| ტემპერატურის გაზომვის სიზუსტე | Max. (±2 °C, ±2%) ; Operating temperature: –20 °C (–4 °F) to +60 °C (+140°F) |
| ტემპერატურის გაზომვის რეჟიმი | წერტილოვანი: 12 ხაზი: 12 არე: 12 ერთდროულად 12 წესის მხარდაჭერა |
| ხილული სპექტრი | |
| გამოსახულების სენსორი | 1/2.8" CMOS |
| მაქს. გარჩევადობა | 2688 (H) × 1520 (V) |
| პიქსელი | 4 MP |
| ჰორიზონტალური გარჩევადობა | ცენტრი ≥ 1200 TVL კიდე ≥ 900 TVL |
| მინ. განათებულობა | ფერადი: 0.01 lux შავ-თეთრი: 0.001 lux 0 lux (IR ჩართულია) |
| ხილული არხის AGC | ავტომატური/ხელით |
| ხილული არხის ხმაურის შემცირება | 2D NR/3D NR |
| სიგნალი/ხმაური | >55 dB |
| თეთრის ბალანსი | ავტომატური; ხელით; შიდა; გარე; თვალყურის დევნება; ნატრიუმის ნათურა; ქუჩის ფარანი; ბუნებრივი |
| ნისლის მოცილება | ელექტრონული ნისლის მოცილება |
| ელექტრონული ჩამკეტის სიჩქარე | 1 s–1/30,000 s (ავტომატური/ხელით) |
| BLC | დიახ |
| WDR | დიახ |
| HLC | დიახ |
| დღე/ღამე | ავტომატური (ICR); ფერადი; შავ-თეთრი |
| დიაფრაგმის მართვა | ავტომატური |
| გამოსახულების შებრუნება | 180° |
| ექსპოზიციის კომპენსაცია | დიახ |
| ხილული არხის ფოკუსის მართვა | ხელით |
| ფოკუსური მანძილი | 3.95 mm–177.75 mm |
| ხედვის არე | H: 67.5°–1.9° V: 39.4°–1.1° |
| ფოკუსირების მინ. მანძილი | 1 m–10 m (3.28 ft–32.81 ft) |
| სანათის ჩართვა/გამორთვა | ავტომატური/ხელით |
| განათების მანძილი | 100 m (328.08 ft) |
| აუდიო და ვიდეო | |
| ვიდეოს შეკუმშვა | H.265; H.264M; H.264H; H.264B |
| გარჩევადობა | თერმული: მთავარი ნაკადი: 1280 × 1024; 1280 × 720; 640 × 512; 1280 × 1024 (ნაგულისხმევი) დამატებითი ნაკადი: 640 × 512; 320 × 256; 640 × 512 (ნაგულისხმევი) ხილული: მთავარი ნაკადი: 2688 × 1520 (არჩევითი); 2560 × 1440; 1080p (1920 × 1080); 1280 × 720; 704 × 576; 2560 × 1440 (ნაგულისხმევი) დამატებითი ნაკადი: 1920 × 1080; 1280 × 720; 704 × 576 |
| ვიდეოს კადრის სიხშირე | თერმული: 50 Hz: (მთავარი ნაკადი) 1 fps–25 fps რეგულირებადი, ნაგულისხმევად 25 fps; (დამატებითი ნაკადი) 1 fps–25 fps რეგულირებადი, 15 fps ნაგულისხმევად 60 Hz: (მთავარი ნაკადი) 1 fps–30 fps რეგულირებადი, 30 fps ნაგულისხმევად; (დამატებითი ნაკადი) 1 fps–30 fps რეგულირებადი, 15 fps ნაგულისხმევად ხილული: 50 Hz: (მთავარი ნაკადი) 1 fps–25 fps რეგულირებადი, 25 fps ნაგულისხმევად; (დამატებითი ნაკადი) 1 fps–25 fps რეგულირებადი, 15 fps ნაგულისხმევად 60 Hz: (მთავარი ნაკადი) 1 fps–30 fps რეგულირებადი, 30 fps ნაგულისხმევად; (დამატებითი ნაკადი) 1 fps–30 fps რეგულირებადი, 15 fps ნაგულისხმევად |
| აუდიოს შეკუმშვა | G.711a; G.711mu |
| გამოსახულების კოდირების ფორმატი | JPEG |
| PTZ | |
| ბრუნვის/დახრის დიაპაზონი | ჰორიზონტალური ბრუნვა: 0°-დან 360°-მდე უწყვეტი დახრა: –10°-დან +90°-მდე |
| ხელით მართვის სიჩქარე | ჰორიზონტალური ბრუნვა: 0.1°/s-დან 200°/s-მდე დახრა: 0.1°/s-დან 120°/s-მდე |
| პრესეტის სიჩქარე | პანორამირება: 240°/s დახრა: 200°/s |
| პრესეტი | 200 |
| ტური (პატრული) | 8 (მაქს. 32 პრესეტი ტურზე) |
| მარშრუტი (Pattern) | 5 |
| სკანირება | 2 |
| გამორთვისას მდგომარეობის დამახსოვრება | დიახ |
| კონფიდენციალური ზონების დაფარვა | 4 არე ერთსა და იმავე ხედში |
| უმოქმედობისას მოქმედება | პრესეტი; ავტომატური შაბლონი; ავტომატური ტური; პანორამირება; პროგრესული სკანირება |
| ფუნქციები | |
| ორმხრივი აუდიო | დიახ |
| ქსელური პროტოკოლი | HTTP; HTTPS; TCP; ARP; RTSP; RTP; UDP; RTCP; SMTP; FTP; DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; QoS; UPnP; NTP; მრავალმხრივი გადაცემა (multicast); SFTP; 802.1x |
| ინტერესის არე (RoI) | დიახ |
| შენახვა | Micro SD ბარათი |
| Micro SD ბარათი (მაქს.) | 512 GB |
| თავსებადობა | ONVIF; CGI; Dahua SDK |
| ბრაუზერი | IE: IE8 და უფრო ახალი Chrome: 42 და უფრო ადრეული Firefox: 42 და უფრო ადრეული |
| მომხმარებელი/ჰოსტი | მაქს. 20 (ჯამური გამტარუნარიანობა: 64 MB) |
| უსაფრთხოება | ავტორიზებული მომხმარებლის სახელი და პაროლი; მიბმული MAC მისამართი; დაშიფრული HTTPS; IEEE 802.1x; მართული ქსელური წვდომა |
| მომხმარებლების მართვა | მაქს. 20 მომხმარებელი; აქვს მრავალდონიანი მომხმარებლის უფლებების მხარდაჭერა (2 დონე): მართვის ჯგუფი და მომხმარებელთა ჯგუფი |
| გაუმართაობის აღმოჩენა | ქსელიდან გათიშვის აღმოჩენა; IP კონფლიქტის აღმოჩენა; მეხსიერების ბარათის მდგომარეობის აღმოჩენა; მეხსიერების სივრცის აღმოჩენა |
| PIP | დიახ (ინტელექტი ავტომატურად გამოირთვება, როდესაც PIP ჩართულია) |
| ინტელექტი | |
| სითბოს აღმოჩენა | დიახ |
| ცივი/ცხელი წერტილის მიდევნება | დიახ |
| IVS (პერიმეტრის დაცვა) | დიახ. ხაზის გადაკვეთა და ზონაში შეჭრა. |
| სამიზნის გარჩევა | ადამიანის/ავტომობილის კლასიფიკაცია |
| პორტი | |
| ანალოგური გამოსასვლელი | 1 × CVBS გამოსასვლელი; BNC პორტი |
| ქსელური პორტი | 1 × RJ-45 (10/100 Base-T) |
| განგაშის შესასვლელი | 7 |
| განგაშის გამოსასვლელი | 2 |
| აუდიო შესასვლელი | 1 |
| აუდიო გამოსასვლელი | 1 |
| RS-485 | 1 |
| კვება | |
| კვება | 36 VDC ± 50%, Hi-PoE |
| ენერგომოხმარება | ძირითადი: ≤21 W (36 VDC); 16 W (PoE) მაქს: ≤40 W (36 VDC); 41 W (PoE) |
| გარემო | |
| სამუშაო ტემპერატურა | –30 °C to +60 °C (–22 °F to +140 °F) |
| სამუშაო ტენიანობა | ≤95% |
| შენახვის ტემპერატურა | –30 °C to +70 °C (–22 °F to +158 °F) |
| ფიზიკური მახასიათებლები | |
| დაცვა | IP66 |
| საიმედოობა | გადამეტძაბვისგან დაცვა: 6 kV ჰაერით განმუხტვა: 15 kV კონტაქტური განმუხტვა: 8 kV |
| კონსტრუქცია | |
| პროდუქტის ზომები | Φ240 mm × 382 mm (Φ9.45" × 15.04") |
| შეფუთვის ზომები | 319 mm × 319 mm × 521 mm (12.56" × 12.56" × 20.51") (L × W × H) |
| ნეტო წონა | ≤8 kg (17.64 lb) |
| ბრუტო წონა | ≤10 kg (22.05 lb) |
| ტემპერატურის გაზომვის მანძილი | |
| ფოკუსური მანძილი | Min.Distance | Max. Distance |
| 7 mm | NA | 6.5 m (21.33 ft) |
| 13 mm | NA | 11 m (36.09 ft) |
| 19 mm | 3 m (9.84 ft) | 16 m (52.49 ft) |
| 25 mm | 4 m (13.12 ft) | 21 m (68.90 ft) |
| 35 mm | 6 m (19.69 ft) | 30 m (98.43 ft) |
| 50 mm | 9 m (29.53 ft) | 42 m (137.80 ft) |
