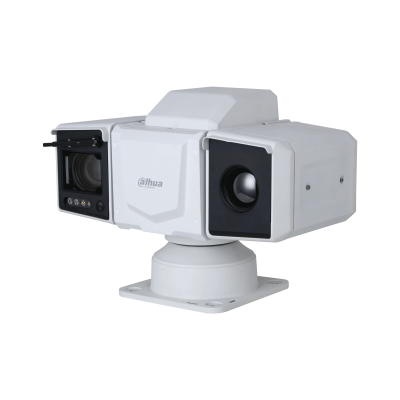

TPC-PT8641MA

TPC-PT8641MA

თერმული ქსელური მინი ჰიბრიდული ჰორიზონტალური ბრუნვისა და დახრის კამერა

კატალოგში გახსნა · მარაგი და ჩემი სია

აღწერა

ტექნიკური მახასიათებლები

თერმული
დეტექტორის ტიპივანადიუმის ოქსიდის გაუგრილებელი მატრიცული დეტექტორი
ეფექტური პიქსელები640 (H) × 512 (V)
პიქსელის ბიჯი12 μm
სპექტრული დიაპაზონი8 μm–14 μm
მგრძნობიარობა (NETD)≤35 mK (@f/1.0)
ფოკუსური მანძილი13 mm; 25 mm; 35 mm; 50 mm
ხედვის არე13 mm: H: 32.91°; V: 26.59° 25 mm: H: 17.46°; V: 14.01° 35 mm: H: 12.52°; V: 10.03° 50 mm: H: 8.78°; V: 7.03°
თერმული ფოკუსის მართვაფიქსირებული ფოკუსის
ფოკუსირების მინ. მანძილი13 mm: 3.5 m (11.48 ft) 25 mm: 13 m (42.65 ft) 35 mm: 26 m (85.3 ft) 50 mm: 52 m (170.6 ft)
დეტალების ციფრული გაძლიერება (DDE)დიახ
თერმული გამოსახულების სტაბილიზაციაგამოსახულების ელექტრონული სტაბილიზაცია (EIS)
ციფრული ზუმი24 დონე
თერმული AGCავტომატური/ხელით
თერმული ხმაურის შემცირება2D NR/3D NR
გამოსახულების შებრუნება180°
ფერთა პალიტრები18 (თეთრი ცხელი/შავი ცხელი/შერწყმა/ცისარტყელა/ოქროსფერი შემოდგომა/შუადღე/რკინისწითელი/ქარვისფერი/ნეფრიტი/მზის ჩასვლა/ყინულ-ცეცხლი/მხატვრობა/ბროწეული/ზურმუხტი/გაზაფხული/ზაფხული/შემოდგომა/ზამთარი)
ხილული სპექტრი
გამოსახულების სენსორი1/1.8" CMOS
მაქს. გარჩევადობა2688 (H) × 1520 (V)
პიქსელი4 MP
ჰორიზონტალური გარჩევადობაცენტრი ≥ 1200 TVL კიდე ≥ 900 TVL
მინ. განათებულობაფერადი: 0.001 lux@F1.4 შავ-თეთრი: 0.0001 lux@F1.4 0 lux (IR ჩართულია)
ხილული არხის AGCავტომატური/ხელით
ხილული არხის ხმაურის შემცირება2D NR/3D NR
სიგნალი/ხმაური>55 dB
თეთრის ბალანსიავტომატური; ხელით; შიდა; გარე; თვალყურის დევნება; ნატრიუმის ნათურა; ქუჩის ფარანი; ბუნებრივი
ნისლის მოცილებაოპტიკური ნისლის მოცილება
გამოსახულების სტაბილიზაციაგამოსახულების ელექტრონული სტაბილიზაცია (EIS)
ელექტრონული ჩამკეტის სიჩქარე1 s–1/30,000 s (ავტომატური/ხელით)
BLCდიახ
WDRდიახ
HLCდიახ
დღე/ღამეავტომატური (ICR); ფერადი; შავ-თეთრი
დიაფრაგმის მართვახელით/ავტომატური
გამოსახულების შებრუნება180°
ექსპოზიციის კომპენსაციადიახ
ხილული არხის ფოკუსის მართვაავტომატური/ნახევრად ავტომატური/ხელით
ფოკუსური მანძილი5.5 mm–248 mm
ხედვის არეH: 63.5°–1.9° V: 37.4°–1.1°
ფოკუსირების მინ. მანძილი0.5 m–2 m (1.64 ft–6.56 ft)
სანათის ჩართვა/გამორთვახელით/ავტომატური
განათების მანძილი100 m (328.08 ft)
აუდიო და ვიდეო
ვიდეოს შეკუმშვაH.265; H.264M; H.264H; H.264B
გარჩევადობათერმული: მთავარი ნაკადი: 1280 × 1024; 1280 × 720; 640 × 512; 1280 × 1024 (ნაგულისხმევი) დამატებითი ნაკადი: 640 × 512; 320 × 256; 640 × 512 (ნაგულისხმევი) ხილული: მთავარი ნაკადი: 2688 × 1520; 1920 × 1080; 1280 × 720; 704 × 576; 2688 × 1520 (ნაგულისხმევი) დამატებითი ნაკადი: 704 × 576; 352 × 288; 352 × 288 (ნაგულისხმევი)
ვიდეოს კადრის სიხშირეთერმული (50 Hz): მთავარი ნაკადი: 1 fps–50 fps, ნაგულისხმევად 50 fps დამატებითი ნაკადი: 1 fps–25 fps, ნაგულისხმევად 15 fps ხილული (50 Hz): მთავარი ნაკადი: 1 fps–25 fps, ნაგულისხმევად 25 fps დამატებითი ნაკადი: 1 fps–25 fps, ნაგულისხმევად 15 fps თერმული (60 Hz): მთავარი ნაკადი: 1 fps–60 fps, ნაგულისხმევად 60 fps დამატებითი ნაკადი: 1 fps–30 fps, ნაგულისხმევად 15 fps ხილული (60 Hz): მთავარი ნაკადი: 1 fps–30 fps, ნაგულისხმევად 30 fps დამატებითი ნაკადი: 1 fps–30 fps, ნაგულისხმევად 15 fps
აუდიოს შეკუმშვაG.711a; G.711mu; PCM
გამოსახულების კოდირების ფორმატიJPEG
PTZ
ბრუნვის/დახრის დიაპაზონიჰორიზონტალური ბრუნვა: 0°-დან 360°-მდე უწყვეტი დახრა: –90°-დან +90°-მდე
ხელით მართვის სიჩქარეჰორიზონტალური ბრუნვა: 0.1°/s –100°/s დახრა: 0.1°/s –80°/s
პრესეტის სიჩქარეჰორიზონტალური ბრუნვა: 0.1°/s –100°/s დახრა: 0.1°/s –80°/s
პრესეტი300
ტური (პატრული)8 (მაქს. 32 პრესეტი ტურზე)
მარშრუტი (Pattern)5
სკანირება5
გამორთვისას მდგომარეობის დამახსოვრებადიახ
კონფიდენციალური ზონების დაფარვა4 ბლოკი
უმოქმედობისას მოქმედებაპრესეტი; ტური; სკანირება; შაბლონი; პანორამირება
ფუნქციები
ორმხრივი აუდიოდიახ
ქსელური პროტოკოლიHTTP; HTTPS; TCP; ARP; RTSP; RTP; UDP; RTCP; SMTP; FTP; DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; QoS; UPnP; NTP; მრავალმხრივი გადაცემა (multicast); SFTP; 802.1x
ინტერესის არე (RoI)დიახ
შენახვაFTP; Micro SD ბარათი (არასავალდებულო)
Micro SD ბარათი (მაქს.)512 GB
თავსებადობაONVIF; CGI; Dahua SDK
ბრაუზერიIE: IE8 და უფრო ახალი (მოიცავს ბრაუზერებს IE ბირთვით, როგორიცაა 360 Explorer, Sougou Explorer) Chrome: 42 და უფრო ადრეული Firefox: 42 და უფრო ადრეული
მომხმარებელი/ჰოსტიმაქს. 12 (ჯამური გამტარუნარიანობა: 64 MB)
უსაფრთხოებაავტორიზებული მომხმარებლის სახელი და პაროლი; მიბმული MAC მისამართი; დაშიფრული HTTPS; IEEE 802.1x; მართული ქსელური წვდომა
მომხმარებლების მართვამაქს. 20 მომხმარებელი; აქვს მრავალდონიანი მომხმარებლის უფლებების მხარდაჭერა (2 დონე): მართვის ჯგუფი და მომხმარებელთა ჯგუფი
გაუმართაობის აღმოჩენაქსელიდან გათიშვის აღმოჩენა; IP კონფლიქტის აღმოჩენა; მეხსიერების ბარათის მდგომარეობის აღმოჩენა; მეხსიერების სივრცის აღმოჩენა
PIPდიახ
ინტელექტი
სითბოს აღმოჩენადიახ. აღნიშნავს აღმოჩენილ ანომალიას.
ცივი/ცხელი წერტილის მიდევნებადიახ
IVS (პერიმეტრის დაცვა)დიახ. ხაზის გადაკვეთა და ზონაში შეჭრა.
სამიზნის გარჩევაადამიანის/ავტომობილის კლასიფიკაცია
პორტი
ანალოგური გამოსასვლელი1 × CVBS გამოსასვლელი; BNC პორტი
ქსელური პორტი1 × RJ-45 (10/100 Base-T)
განგაშის შესასვლელი2
განგაშის გამოსასვლელი2
აუდიო შესასვლელი1
აუდიო გამოსასვლელი1
RS-4851
კვება
კვებაფართო შემავალი ძაბვა 10–36 VDC
ენერგომოხმარებაძირითადი: 30 W (სანათი გამორთულია, გამათბობელი გამორთულია) მაქს: 43 W (სანათი ჩართულია, გამათბობელი გამორთულია); 50 W (სანათი ჩართულია, გამათბობელი ჩართულია)
გარემო
სამუშაო ტემპერატურა–40 °C to +70 °C (–40 °F to +158 °F)
სამუშაო ტენიანობა≤95%
შენახვის ტემპერატურა–40 °C to +80 °C (–40 °F to +176 °F)
ფიზიკური მახასიათებლები
დაცვაIP66
საიმედოობაგადამეტძაბვისგან დაცვა: 6 kV ჰაერით განმუხტვა: 15 kV კონტაქტური განმუხტვა: 8 kV
კონსტრუქცია
პროდუქტის ზომები231.3 mm × 389.7 mm × 276.9 mm (9.11" × 15.34" × 10.9") (L × W × H)
შეფუთვის ზომები485 mm × 360 mm × 390 mm (19.09" × 14.17" × 15.35") (L × W × H)
ნეტო წონა≤9 kg (19.84 lb)
ბრუტო წონა≤12 kg (26.46 lb)
სითბოს აღმოჩენის მანძილი
ფოკუსური მანძილიმაქს. მანძილი
13 mm900 m (2,952.76 ft)
25 mm1,500 m (4,921.26 ft)
35 mm2,100 m (6,889.76 ft)
50 mm3,000 m (9,842.52 ft)
შენიშვნა: ცხრილში ნაჩვენებია გაზომილი მანძილები, მიღებული 2 m × 2 m ზომის სამიზნის გამოყენებით ტესტირებისას გარემოში, სადაც ტემპერატურა 23 °C-ია და ფარდობითი ტენიანობა 60%-ზე დაბალია. ცხრილი მხოლოდ საცნობაროა. მასში მოცემული მანძილები დამოკიდებულია რეალურ პირობებზე, მათ შორის ატმოსფერულ პირობებზე, სამიზნის ზომაზე, მონტაჟის ადგილზე და სხვა.
პერიმეტრის დაცვის მანძილი (IVS მანძილი)
ფოკუსური მანძილიმანძილი (ავტომობილი) | მანძილი (ადამიანი)
13 mm273 m (895.67 ft) | 91 m (298.56 ft)
25 mm525 m (1,722.44 ft) | 175 m (574.15 ft)
35 mm735 m (2,411.42 ft) | 245 m (803.81 ft)
50 mm1,050 m (3,444.88 ft) | 350 m (1,148.29 ft)
შენიშვნა: ცხრილში ნაჩვენებია ოპტიმალური მანძილი, მიღებული 1.8 m × 0.5 m (ადამიანი) და 4 m × 1.4 m (ავტომობილი) ზომის სამიზნეების გამოყენებით ტესტირებისას გარემოში, სადაც ტემპერატურა 23 °C-ია და ფარდობითი ტენიანობა 60%-ზე დაბალია. ცხრილი მხოლოდ საცნობაროა. მასში მოცემული მანძილები დამოკიდებულია რეალურ პირობებზე, მათ შორის ატმოსფერულ პირობებზე, სამიზნის ზომაზე, მონტაჟის ადგილზე და სხვა.
DRI მანძილი
ფოკუსური მანძილიაღმოჩენის მანძილი ① | ამოცნობის მანძილი ② | იდენტიფიკაციის მანძილი ③
13 mmავტომობილი: 1,661 m (5,449.48 ft); ადამიანი: 542 m (1,778.22 ft) | ავტომობილი: 415 m (1,361.55 ft); ადამიანი: 135 m (442.91 ft) | ავტომობილი: 208 m (682.41 ft); ადამიანი: 68 m (223.10 ft)
25 mmავტომობილი: 3,194 m (10,479.00 ft); ადამიანი: 1,042 m (3,418.64 ft) | ავტომობილი: 799 m (2,578.74 ft); ადამიანი: 260 m (857.98 ft) | ავტომობილი: 399 m (1,309.06 ft); ადამიანი: 130 m (426.51 ft)
35 mmავტომობილი: 4,472 m (14,671.92 ft); ადამიანი: 1,458 m (4,783.46 ft) | ავტომობილი: 1,118 m (3,667.98 ft); ადამიანი: 365 m (1,197.51 ft) | ავტომობილი: 559 m (1,833.99 ft); ადამიანი: 182 m (597.11 ft)
50 mmავტომობილი: 6,389 m (20,961.29 ft); ადამიანი: 2,083 m (6,833.99 ft) | ავტომობილი: 1,597 m (5,239.50 ft); ადამიანი: 521 m (1,709.32 ft) | ავტომობილი: 799 m (2,621.39 ft) ადამიანი: 260 m (853.02 ft)
