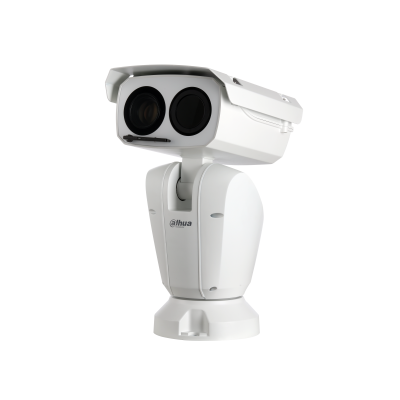

TPC-ACPT8620A-B
თერმული ქსელური ანტიკოროზიული ჰიბრიდული ჰორიზონტალური ბრუნვისა და დახრის კამერა
წარმოებიდან მოხსნილი პროდუქტი
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- 640x512 VOx გაუგრილებელი თერმული სენსორის ტექნოლოგია
- ათერმალიზებული ობიექტივი(თერმული), ფოკუსირების გარეშე
- 1/1.9” 2 მეგაპიქსელიანი პროგრესული სკანირების Sony CMOS
- მძლავრი 30x ოპტიკური ზუმი
- მხარს უჭერს ხანძრის აღმოჩენას & განგაშს
- მაქს. 160°/s პანორამირების სიჩქარე, 360° უწყვეტი პანორამირების ბრუნვა
- მაქს. 300 პრესეტი, 5 ავტომატური სკანირება, 8 ტური, 5 შაბლონი
- 7/2 განგაშის შესასვლელი/გამოსასვლელი
- Micro SD მეხსიერება, 256GB
- ანტიკოროზიული/NEMA 4X, IP67
ტექნიკური მახასიათებლები
| თერმული კამერა | |
|---|---|
| გამოსახულების სენსორი | გაუგრილებელი VOx მიკრობოლომეტრი |
| ეფექტური პიქსელები | 640(H)x512(V) |
| პიქსელის ზომა | 17um |
| თერმული მგრძნობიარობა(NETD) | |
| სპექტრული დიაპაზონი | 7~14um |
| გამოსახულების პარამეტრი | სიკაშკაშე/სიმკვეთრე/ROI/AGC/FFC/3D DNR |
| ფერთა პალიტრები | 14(Whitehot/Blackhot/Ironrow/Icefire/ Fusion/Rainbow/Globow/Iconbow1/ Iconbow2 და ა.შ.) |
| თერმული ობიექტივი | |
| ობიექტივის ტიპი | ფიქსირებული |
| ფოკუსის მართვა | ათერმალიზებული, ფოკუსირების გარეშე |
| ფოკუსური მანძილი | 35mm | 60mm |
| ხედვის კუთხე | H:17.2°, V:13.8° | H:10.3°, V:8.3° |
| ადამიანის ეფექტური მანძილი①(1.8m*0.5m) | D②:1300m R③:320m I ④ :160m | D:2000m R:510m I :260m |
| ავტომობილის ეფექტური მანძილი(2.3m*2.3m) | D:4000m R:1000m I :500m | D:6000m R: 1600m I : 800m |
| ხილული სპექტრის კამერა | |
| გამოსახულების სენსორი | 1/1.9" Sony CMOS |
| ეფექტური პიქსელები | 1944(H)x1092(V) |
| ელექტრონული ჩამკეტის სიჩქარე | 1/1 ~ 1/30,000s |
| მინ. განათებულობა | 0.001Lux@F1.5(ფერადი), 0.0001Lux@F1.5(შავ-თეთრი) |
| სიგნალი/ხმაური | 55dB-ზე მეტი |
| IR მანძილი | 150m (492ft) |
| IR-ის ჩართვა/გამორთვა | ავტომატური/ხელით |
| IR დიოდები | 9 |
| ხილული სპექტრის ობიექტივი | |
| ფოკუსური მანძილი | 6 ~ 180mm |
| მაქს. აპერტურა | F1.5 ~ F4.3 |
| ხედვის კუთხე | H: 59° ~ 2.4° |
| ოპტიკური ზუმი | 30x |
| ფოკუსის მართვა | ავტომატური/ხელით |
| ფოკუსირების მინ. მანძილი | 100mm~ 1000mm (0.33ft~3.28ft) |
| PTZ | |
| ბრუნვის/დახრის დიაპაზონი | ჰორიზონტალური ბრუნვა: 0° ~ 360° უწყვეტი;დახრა: -90° ~ 40° |
| ხელით მართვის სიჩქარე | ჰორიზონტალური ბრუნვა: 0.1° ~160° /s; დახრა: 0.1° ~60° /s |
| პრესეტის სიჩქარე | ჰორიზონტალური ბრუნვა: 0.1° ~160° /s ;დახრა: 0.1° ~60° /s |
| პრესეტი | 300 |
| PTZ რეჟიმი | 5 ავტომატური სკანირება, 8 ტური, 5 შაბლონი, ავტომატური პანორამირება |
| სიჩქარის დაყენება | ადამიანზე ორიენტირებული ფოკუსური მანძილის / სიჩქარის ადაპტაცია |
| მოქმედება კვების ჩართვისას | კვების გათიშვის შემდეგ PTZ-ისა და ობიექტივის წინა მდგომარეობის ავტომატური აღდგენა |
| უმოქმედობისას მოქმედება | პრესეტის / სკანირების / ტურის / შაბლონის გააქტიურება, თუ მითითებულ პერიოდში ბრძანება არ არის |
| პროტოკოლი | DH-SD, Pelco-P/D (ავტომატური ამოცნობა) |
| ვიდეო | |
| შეკუმშვა | H.264 / MJPEG |
| კადრის სიხშირე | მთავარი ნაკადი: თერმული: 1280x1024(ნაგულისხმევი) / 720P @1~25/30fps ხილული: 1080P(ნაგულისხმევი) /720P @1~25/30fps |
| დამატებითი ნაკადი: თერმული: 640x512 (ნაგულისხმევი) / 320x256 @1~25/30fps ხილული: CIF (ნაგულისხმევი) / D1 @1~25/30fps | |
| ბიტების გადაცემის სიჩქარის მართვა | CBR / VBR |
| ბიტების გადაცემის სიჩქარე | H.264: 640 ~8192Kbps |
| დღე/ღამე | ავტომატური (ICR)/ფერადი/შავ-თეთრი |
| BLC რეჟიმი | BLC / HLC / WDR |
| თეთრის ბალანსი | ავტომატური / ATW / შიდა / გარე / ხელით |
| ხმაურის შემცირება | 3D DNR |
| მოძრაობის აღმოჩენა | გამორთვა / ჩართვა (4 ზონა, მართკუთხედი) |
| ინტერესის არე | გამორთვა / ჩართვა (4 ზონა) |
| გამოსახულების ელექტრონული სტაბილიზაცია (EIS) | NA |
| ნისლის მოცილება | გამორთ./ჩართ. |
| ციფრული ზუმი | 24x |
| შებრუნება | 180° |
| სარკისებური ასახვა | გამორთ./ჩართ. |
| კონფიდენციალური ზონების დაფარვა | გამორთვა / ჩართვა (4 არე, მართკუთხედი) |
| აუდიო | |
| შეკუმშვა | G.711A / G.711Mu / AAC |
| ინტელექტი | |
| IVS | ხაზის გადაკვეთა, ზონაში შეჭრა, მიტოვებული/გამქრალი საგანი |
| გაფართოებული ინტელექტუალური ფუნქციები | ხანძრის აღმოჩენა და განგაში |
| თვალყურის დევნების ამოქმედების რეჟიმი | NA |
| თვალყურის დევნების ამომქმედებელი მოვლენა | NA |
| ქსელი | |
| Ethernet | RJ-45 (10/100Base-T) |
| პროტოკოლი | IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, ONVIF |
| თავსებადობა | ONVIF პროფილი S&G, PSIA, CGI |
| ნაკადის გადაცემის მეთოდი | ერთმხრივი გადაცემა (unicast) / მრავალმხრივი გადაცემა (multicast) |
| მომხმარებლების მაქს. რაოდენობა | 10 მომხმარებელი / 20 მომხმარებელი |
| ლოკალური ჩაწერა | Micro SD (256GB) მეხსიერების მდგომარეობის ჩვენება (ნორმალური / შეცდომა / აქტიური / ფორმატირება / დაბლოკილი), NAS (ქსელზე მიერთებული საცავი), ლოკალური PC მყისიერი ჩაწერისთვის |
| ვებ-დამთვალიერებელი | |
| მართვის პროგრამა | Smart PSS, DSS |
| სმარტფონი | Android, Ios |
| სერტიფიკატები | |
| სერტიფიკატი | CE (EN 60950:2000), FCC (FCC Part 15 SubpartB ), NEMA 4X |
| ინტერფეისი | |
| ვიდეო ინტერფეისი | 1.0Vp-p/75Ω, PAL / NTSC (HDCVI არასავალდებულო) |
| აუდიო ინტერფეისი | შესასვლელი/გამოსასვლელი 1 შესასვლელი / 1 გამოსასვლელი |
| RS485 | მხარდაჭერილია |
| განგაში | 7/2 შესასვლელი/გამოსასვლელი |
| ელექტრული | |
| კვება | DC 36V |
| ენერგომოხმარება | 30W, მაქს. 70W (გამათბობელი, შუქდიოდები ჩართულია) |
| გარემო | |
| სამუშაო პირობები | -40°C ~ +70°C (-40°F ~ +158°F) / 95% RH-ზე ნაკლები * გაშვება უნდა შესრულდეს -40°C-ზე (-40°F) ზემოთ |
| შენახვის პირობები | -40°C ~ +70°C ( -40°F ~ +158°F ) / 95% RH-ზე ნაკლები |
| შეღწევისგან დაცვა | IP67 |
| კონსტრუქცია | |
| კორპუსი | ლითონი |
| ზომები | 345mm x 252mm x 470mm (13.58" x 9.92" x 18.50") |
| ნეტო წონა | 13Kg (28.66lb) |
| ბრუტო წონა | 35Kg (77.16lb) |
