აღწერა

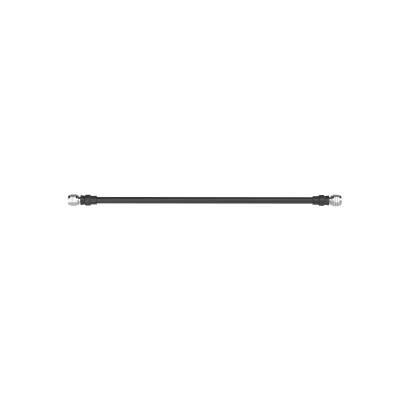

- შემაერთებელი კაბელი ანტენასა და წამკითხველ/ჩამწერ მოწყობილობას შორის, რომელიც რადიოსიხშირული სიგნალების გადამცემ გარემოდ გამოიყენება.
- ის შესაფერისია შენობის შიდა განაწილების სისტემებისთვის, საბაზო სადგურებისთვის, ფიჭური ქსელებისთვის და სხვა RF სიგნალის გადაცემის სისტემებისთვის.
- დაბალი ჩასმის დანაკარგით, დაბალი VSWR-ით (ძაბვის მდგარი ტალღის თანაფარდობა) და ეკრანირების მილევის მახასიათებლებით, გამოირჩევა ხელშეშლისგან დაცვის ძლიერი შესაძლებლობებით.
ტექნიკური მახასიათებლები
| ფიდერი | |
|---|---|
| სიგრძე | 8 m (26.25 ft) |
| მინ. განმეორებითი ნაღუნის რადიუსი | 30 mm |
| მინ. ერთჯერადი ნაღუნის რადიუსი | 25 mm |
| მახასიათებელი წინაღობა | 50±2 Ω |
| იზოლაციის წინაღობა | ≥5,000 MΩ/km |
| დაეკრანების მილევა | >120 dB |
| VSWR | ≤1.08 (სიხშირეზე 690 MHz–960 MHz) ≤1.1 (სიხშირეზე 1700 MHz–2200 MHz) ≤1.1 (სიხშირეზე 2300 MHz–2400 MHz) ≤1.1 (სიხშირეზე 2500 MHz–2690 MHz) |
| გადაცემის მილევა | ≤3.84@3GHz |
| წარმადობის მოთხოვნები | საჭიროებს დაბალ გადაცემის მილევას, დაბალ უკუგების დანაკარგს, მაღალ ეკრანირების მილევას და შესანიშნავ მესამე რიგის ინტერმოდულაციურ წარმადობას. |
| ნეტო წონა | 1.3 kg (2.87 lb) |
| ბრუტო წონა | 1.4 kg (3.09 lb) |
ჩამოსატვირთი ფაილები
- PJKX08-0A_datasheet_20250904 Datasheet · English · 2025-09-05
