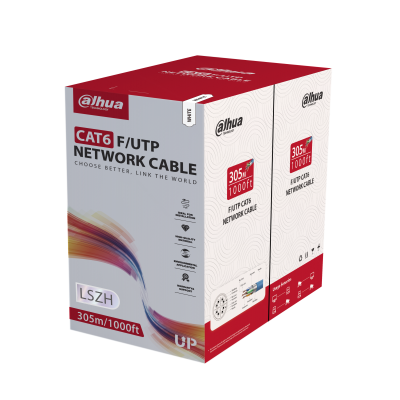

PFM923I-6FN-CD
305m F/UTP CAT6 ქსელური კაბელი (თეთრი,LSZH,CPR Dca)
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- 305 m (1000 ft)/მუყაოს ყუთი F/UTP CAT6, კვება Ethernet-ის მეშვეობით, თავსებადია ერთ კაბელთან.
- მაღალი სისუფთავის უჟანგბადო სპილენძის კაბელის ძარღვის მასალა.
- მორგებული LSZH გარე გარსი; CE CPR Dca აალების შემნელებელი კლასით სერტიფიცირებული.
- 10-წლიანი გარანტია.
ტექნიკური მახასიათებლები
| გამტარი | |
|---|---|
| მასალა | უჟანგბადო სპილენძი (99.97% სისუფთავე) |
| კაბელის ძარღვის სტრუქტურა | 0.53 mm ± 0.01 mm (0.021" ± 0.0004") |
| ამერიკული სადენების კალიბრი | 24AWG |
| იზოლაცია | |
| საიზოლაციო მასალა | HDPE |
| მინ. საშუალო სისქე | 0.21 mm (0.0083") |
| იზოლაციის დიამეტრი | 1.02 mm ± 0.1 mm (0.040" ± 0.004") |
| იზოლაციის ფერი | 8 ძარღვი, ლურჯი, თეთრი/ლურჯი; ნარინჯისფერი, თეთრი/ნარინჯისფერი; მწვანე, თეთრი/მწვანე; ყავისფერი, თეთრი/ყავისფერი |
| გარსის გასახსნელი ძაფი | |
| მასალა | პოლიესტერი |
| სპეციფიკაცია | 500D |
| დრენაჟის სადენი | |
| მასალა | კალით დაფარული სპილენძი |
| სპეციფიკაცია | 0.4mm±0.01mm (0.016" × 0.0004") |
| გამყოფი | |
| მასალა | PE |
| სპეციფიკაცია | ნახევრად გამჭვირვალე 4.5 mm × 0.4 mm (0.18" × 0.0157") |
| გარე ეკრანი | |
| მასალა | კომპოზიტური ალუმინის ფოლგა (გამტარი მხარე შიგნითაა მიმართული) |
| სპეციფიკაცია | 0.04 mm × 22 mm (0.002" × 0.867") |
| გარსი | |
| გარსის მასალა | LSZH |
| მინ. საშუალო სისქე | 0.5 mm (0.02") |
| გარსის დიამეტრი | 6.4 mm ± 0.3 mm (0.252" ± 0.012") |
| გარსის ფერი | თეთრი |
| ელექტრული | |
| ერთი ძარღვის მაქს. წინაღობა (DC) | 8.7 Ω/100 m |
| მინ. იზოლაციის წინაღობა | 5000 MΩ·km |
| DC წინაღობის მაქს. დისბალანსი | 2% (წყვილის შიგნით), 4% (წყვილებს შორის) |
| დიელექტრიკული სიმტკიცე | გარღვევის გარეშე 1kV DC-ზე 1 min-ის განმავლობაში |
| გადაცემა | |
| მახასიათებელი წინაღობა | 100 Ω ± 15 Ω |
| ახლო ბოლოს ჯვარედინი ხელშეშლა | ≥39.30 dB/100 m@250 MHz |
| მაქს. მილევა | 34.8 dB/100 m@250 MHz |
| არეკვლის დანაკარგი | ≥17.3 dB/100 m@250 MHz |
| მექანიკური | |
| სიმტკიცე გაჭიმვისას | გარსი≥10 MPa, იზოლაცია≥16 Mpa |
| წაგრძელება გაწყვეტისას | გარსი≥125%, იზოლაცია≥300% |
| მონტაჟისას ნაღუნის რადიუსი | >გარე კაბელის დიამეტრის 8-ჯერ |
| კაბელის ძარღვის წაგრძელება გაწყვეტისას | ≥10% |
| გარემო | |
| იზოლაციის შეკუმშვა | ≤5% |
| იზოლაციის ფერის მიგრაციისადმი მედეგობა | მიგრაცია არ არის |
| გარსის სიმტკიცე გაჭიმვისას და წაგრძელება გაწყვეტისას დაძველების შემდეგ | ≥8 MPa, ≥100% |
| დაბალ ტემპერატურაზე მოღუნვის ტესტი | ტესტის შემდეგ ბზარები არ არის |
| თერმული დარტყმის ტესტი | ტესტის შემდეგ ბზარები არ არის |
| სამუშაო ტემპერატურა | –20 °C to +60 °C (–4 °F to +140 °F) |
| მონტაჟის ტემპერატურა | 0 °C to +50 °C (+32 °F to +122 °F) |
| შენახვის ტემპერატურა | –10 °C to +40 °C (+14 °F to +104 °F) |
| შენახვის ტენიანობა | |
| უსაფრთხოება | |
| ვერტიკალური ალის ტესტი | EN 50399; EN 60332-1-2; EN 61034-2; EN 60754-2 |
| შეფუთვა | |
| კაბელის სიგრძე | 305.0 m± 2 m (1,000.66 ft ± 6.56 ft) |
| შეფუთვის მეთოდი | 305 m/ყუთი |
| შეფუთვის ზომები | 436 mm × 436 mm × 222 mm (17.17" × 17.17" × 8.74") (L × W × H) |
| სატრანსპორტო შეფუთვის ზომები | 470 mm × 470 mm × 470 mm (18.5" × 118.5" × 18.5") (L × W × H) |
| ნეტო წონა | 12.00 kg ± 0.50 kg (26.46 lb ± 1.10 lb) |
| ბრუტო წონა | 13.00 kg ± 0.50 kg (28.66 lb ± 1.10 lb) |
| შესაბამისობის სტანდარტი | |
| შესაბამისობის სტანდარტი | Q／DXJ 067-2024,EN50575 |
| სერტიფიკატები | |
| სერტიფიკატები | CPR Dca |
| აალების შემნელებლობის სტანდარტი | |
| შესაბამისობის სტანდარტი | EN50575 |
ჩამოსატვირთი ფაილები
- PFM923I-6FN-CD_datasheet_20250416 Datasheet · English · 2025-04-18
- Network Cable_User Manual_20260820_Eng User Manual · English · 2026-08-20
- Network Cable_User Manual_20260820_Pld User Manual · English · 2026-08-20
- PFM923I-6FN-CD_DIMENSIONS Drawings · English · 2025-04-25
