PFM923I-6AU-CD

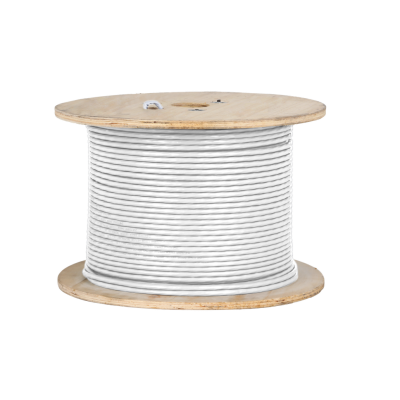

305m U/UTP CAT6A ქსელური კაბელი (თეთრი,LSZH,CPR Dca)
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- 305 m (1000 ft)/რულონი U/UTP CAT6A, კვება Ethernet-ის მეშვეობით, თავსებადია ერთ კაბელთან.
- მაღალი სისუფთავის უჟანგბადო სპილენძის კაბელის ძარღვის მასალა.
- მორგებული LSZH გარე გარსი; CE CPR Dca აალების შემნელებელი კლასით სერტიფიცირებული.
- 10-წლიანი გარანტია.
ტექნიკური მახასიათებლები
| გამტარი | |
|---|---|
| მასალა | უჟანგბადო სპილენძი (99.97% სისუფთავე) |
| კაბელის ძარღვის სტრუქტურა | 0.57 mm ± 0.01 mm (0.0224" ± 0.0004") |
| ამერიკული სადენების კალიბრი | 23AWG |
| იზოლაცია | |
| საიზოლაციო მასალა | ქაფიანი PE |
| მინ. საშუალო სისქე | 0.21 mm (0.0083") |
| იზოლაციის დიამეტრი | 1.1 mm ± 0.1mm (0.0433" ± 0.004") |
| იზოლაციის ფერი | 8 ძარღვი, ლურჯი, თეთრი/ლურჯი; ნარინჯისფერი, თეთრი/ნარინჯისფერი; მწვანე, თეთრი/მწვანე; ყავისფერი, თეთრი/ყავისფერი |
| გარსის გასახსნელი ძაფი | |
| მასალა | პოლიესტერი |
| სპეციფიკაცია | 150D × 3 |
| გამყოფი | |
| მასალა | PE |
| სპეციფიკაცია | ნახევრად გამჭვირვალე 4.5 mm × 0.4 mm (0.18" × 0.0157") |
| შემოსახვევი ლენტი | |
| მასალა | პლასტმასი-ალუმინი-პლასტმასი |
| სისქე | 0.07 mm × 24 mm (0.0028" × 0.9449") |
| გარსი | |
| მინ. საშუალო სისქე | 0.5 mm (0.02") |
| გარსის მასალა | LSZH |
| გარსის დიამეტრი | 6.6 mm ± 0.3 mm (0.2598" ± 0.0118") |
| გარსის ფერი | თეთრი |
| ელექტრული | |
| ერთი ძარღვის მაქს. წინაღობა (DC) | 7.35Ω/100 m |
| მინ. იზოლაციის წინაღობა | 5000MΩ·km |
| DC წინაღობის მაქს. დისბალანსი | 2% (წყვილის შიგნით), 4% (წყვილებს შორის) |
| დიელექტრიკული სიმტკიცე | გარღვევის გარეშე 1kV DC-ზე 1 min-ის განმავლობაში |
| გადაცემა | |
| მახასიათებელი წინაღობა | 100 Ω ± 15 Ω |
| ახლო ბოლოს ჯვარედინი ხელშეშლა | ≥33.8 dB/100 m@500 MHz |
| მაქს. მილევა | ≥45.3 dB/100 m@500 MHz |
| არეკვლის დანაკარგი | ≥15.2 dB/100 m@500 MHz |
| მექანიკური | |
| სიმტკიცე გაჭიმვისას | გარსი≥10 MPa, იზოლაცია≥10 Mpa |
| წაგრძელება გაწყვეტისას | გარსი≥125%, იზოლაცია≥200% |
| მონტაჟისას ნაღუნის რადიუსი | >გარე კაბელის დიამეტრის 15-ჯერ |
| კაბელის ძარღვის წაგრძელება გაწყვეტისას | ≥15% |
| გარემო | |
| იზოლაციის შეკუმშვა | ≤5% |
| იზოლაციის ფერის მიგრაციისადმი მედეგობა | მიგრაცია არ არის |
| გარსის სიმტკიცე გაჭიმვისას და წაგრძელება გაწყვეტისას დაძველების შემდეგ | ≥8 MPa,≥125% |
| დაბალ ტემპერატურაზე მოღუნვის ტესტი | ტესტის შემდეგ ბზარები არ არის |
| თერმული დარტყმის ტესტი | ტესტის შემდეგ ბზარები არ არის |
| სამუშაო ტემპერატურა | –20 °C to +60 °C (–4 °F to +140 °F) |
| მონტაჟის ტემპერატურა | 0 °C to +50 °C (+32 °F to +122 °F) |
| შენახვის ტემპერატურა | –10 °C to +40 °C (+14 °F to +104 °F) |
| შენახვის ტენიანობა | |
| უსაფრთხოება | |
| ვერტიკალური ალის ტესტი | EN 50399; EN 60332-1-2; EN 61034-2; EN 60754-2 |
| შეფუთვა | |
| კაბელის სიგრძე | 305.0 m± 2 m (1,000.66 ft ± 6.56 ft) |
| შეფუთვის მეთოდი | 305.0 m (1000.66 ft) ერთ რულონში, ფანერის ხის ღერძი |
| შეფუთვის ზომები | 300 mm × 300 mm × 320 mm (11.81" × 11.81" × 12.60") (L × W × H) |
| ნეტო წონა | 12 kg ± 0.50 kg (26.46 lb ± 1.10 lb) |
| ბრუტო წონა | 13.50 kg ± 0.50 kg (29.76 lb ± 1.10 lb) |
| შესაბამისობის სტანდარტი | |
| შესაბამისობის სტანდარტი | ANSI/TIA-568.2-D |
| სერტიფიკატები | |
| სერტიფიკატები | CPR Dca |
| აალების შემნელებლობის სტანდარტი | |
| შესაბამისობის სტანდარტი | EN50575 |
ჩამოსატვირთი ფაილები
- PFM923I-6AU-CD_datasheet_20260603 Datasheet · English · 2026-06-03
- Network Cable_User Manual_20260820_Pld User Manual · English · 2026-08-20
- Network Cable_User Manual_20260820_Eng User Manual · English · 2026-08-20
- PFM923I-6AU-CD_DIMENSIONS Drawings · English · 2026-01-19
