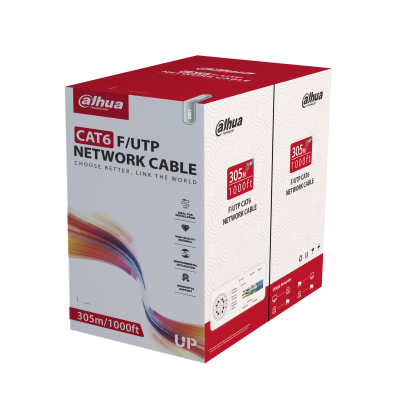

PFM920I-6F-C
305m F/UTP CAT6 ქსელური კაბელი (ნაცრისფერი, CPR Eca)
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- 305 m (1,000 ft)/მუყაოს ყუთი F/UTP CAT6, კვება Ethernet-ის მეშვეობით, თავსებადია ერთ კაბელთან.
- მაღალი სისუფთავის უჟანგბადო სპილენძის კაბელის ძარღვი.
- მორგებული PVC გარე გარსი;სერტიფიცირებულია CE CPR Eca აალების შემნელებელი კლასის მიხედვით.
- 10-წლიანი გარანტია.
ტექნიკური მახასიათებლები
| გამტარი | |
|---|---|
| მასალა | უჟანგბადო სპილენძი (99.97% სისუფთავე) |
| კაბელის ძარღვის სტრუქტურა | 0.57 mm ± 0.01 mm (0.0224" ± 0.0004") |
| ამერიკული სადენების კალიბრი | 23AWG |
| იზოლაცია | |
| საიზოლაციო მასალა | HDPE |
| მინ. საშუალო სისქე | 0.21 mm (0.0083") |
| იზოლაციის დიამეტრი | 1.12 mm ± 0.1 mm (0.04" ± 0.0004") |
| იზოლაციის ფერი | 8 ძარღვი, ლურჯი, თეთრი/ლურჯი; ნარინჯისფერი, თეთრი/ნარინჯისფერი; მწვანე, თეთრი/მწვანე; ყავისფერი, თეთრი/ყავისფერი |
| გარსის გასახსნელი ძაფი | |
| მასალა | პოლიესტერი |
| სპეციფიკაცია | 500D |
| დრენაჟის სადენი | |
| მასალა | დაკალაულებული სპილენძი |
| სპეციფიკაცია | 0.50 mm ± 0.01 mm (0.0004" × 0.02") |
| გამყოფი | |
| მასალა | PE |
| სპეციფიკაცია | ნახევრად გამჭვირვალე 5.2 mm × 0.6 mm (0.21" × 0.02") |
| შემოსახვევი ლენტი | |
| მასალა | პოლიესტერის ლენტი (გამჭვირვალე) |
| სისქე | 0.025 mm × 25 mm (0.001" × 0.98") |
| გარე ეკრანი | |
| მასალა | ალუმინის ფოლგა |
| სპეციფიკაცია | 0.06 mm × 25 mm (0.002" × 0.98") |
| გარსი | |
| მინ. საშუალო სისქე | 0.55 mm (0.0216") |
| გარსის მასალა | PVC |
| გარსის დიამეტრი | 7.3 mm ± 0.4 mm (0.2874" ± 0.0157") |
| გარსის ფერი | ნაცრისფერი |
| ელექტრული | |
| ერთი ძარღვის მაქს. წინაღობა (DC) | 7.35 Ω@100 m (328.08 ft) |
| მინ. იზოლაციის წინაღობა | 5000 MΩ·km |
| DC წინაღობის მაქს. დისბალანსი | 2% (წყვილის შიგნით), 4% (წყვილებს შორის) |
| დიელექტრიკული სიმტკიცე | გარღვევის გარეშე 1kV DC-ზე 1 min-ის განმავლობაში |
| გადაცემა | |
| მახასიათებელი წინაღობა | 100 Ω ± 15 Ω |
| ახლო ბოლოს ჯვარედინი ხელშეშლა | ≥33.10 dB/100 m@250 MHz |
| მაქს. მილევა | 32.8 dB/100 m@250 MHz |
| არეკვლის დანაკარგი | ≥17.3 dB/100 m@250 MHz |
| მექანიკური | |
| სიმტკიცე გაჭიმვისას | გარსი≥13.5 MPa, იზოლაცია≥16 Mpa |
| წაგრძელება გაწყვეტისას | გარსი≥150%, იზოლაცია≥300% |
| მონტაჟისას ნაღუნის რადიუსი | >გარე კაბელის დიამეტრის 8-ჯერ |
| კაბელის ძარღვის წაგრძელება გაწყვეტისას | ≥10% |
| გარემო | |
| იზოლაციის შეკუმშვა | ≤5% |
| იზოლაციის ფერის მიგრაციისადმი მედეგობა | მიგრაცია არ არის |
| გარსის სიმტკიცე გაჭიმვისას და წაგრძელება გაწყვეტისას დაძველების შემდეგ | ≥12.5MPa,≥125% |
| დაბალ ტემპერატურაზე მოღუნვის ტესტი | ტესტის შემდეგ ბზარები არ არის |
| თერმული დარტყმის ტესტი | ტესტის შემდეგ ბზარები არ არის |
| სამუშაო ტემპერატურა | –20 °C to +60 °C (–4 °F to +140 °F) |
| მონტაჟის ტემპერატურა | 0 °C to +50 °C (+32 °F to +122 °F) |
| შენახვის ტემპერატურა | –10 °C to +40 °C (+14 °F to +104 °F) |
| შენახვის ტენიანობა | |
| უსაფრთხოება | |
| ვერტიკალური ალის ტესტი | შეესაბამება IEC 60332-1-2 |
| შეფუთვა | |
| კაბელის სიგრძე | 305.0 m± 2 m (1,000.66 ft ± 6.56 ft) |
| შეფუთვის მეთოდი | 305 m (1,000 ft) ერთ მუყაოს ყუთში, ერთ მუყაოს ყუთში 2 შიდა მუყაოს ყუთია |
| შეფუთვის ზომები | 414 mm × 321 mm × 425 mm (16.3" × 12.64" × 16.73") (L × W × H) |
| ნეტო წონა | 19.3 kg ± 0.6 kg (42.55 lb ± 1.32 lb) |
| ბრუტო წონა | 20.3 kg ± 0.5 kg (44.75 lb ± 1.32 lb) |
| შესაბამისობის სტანდარტი | |
| შესაბამისობის სტანდარტი | ISO/IEC 11801,IEC 61156 |
| სერტიფიკატები | |
| სერტიფიკატები | CPR Eca |
| აალების შემნელებლობის სტანდარტი | |
| შესაბამისობის სტანდარტი | EN50575 |
