PFM920I-5EUN

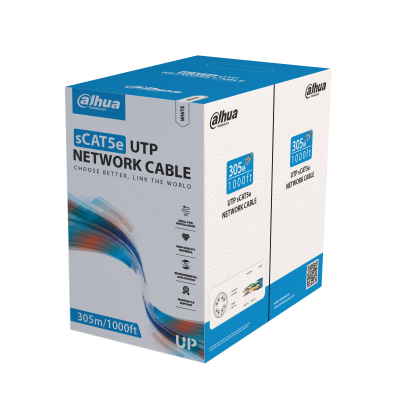

305m U/UTP sCAT5E ქსელური კაბელი (თეთრი, CPR Eca)
მარაგშია
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- 305 m (1000 ft)/მუყაოს ყუთი U/UTP sCAT5E, კვება Ethernet-ის მეშვეობით, თავსებადია ერთ კაბელთან.
- მაღალი სისუფთავის უჟანგბადო სპილენძის კაბელის ძარღვის მასალა.
- მორგებული PVC გარე გარსი；სერტიფიცირებულია CE CPR Eca აალების შემნელებელი კლასის მიხედვით.
- 10-წლიანი გარანტია.
ტექნიკური მახასიათებლები
| გამტარი | |
|---|---|
| მასალა | უჟანგბადო სპილენძი (99.97% სისუფთავე) |
| კაბელის ძარღვის სტრუქტურა | 0.45 mm ± 0.01 mm (0.02" ± 0.0004") |
| ამერიკული სადენების კალიბრი | 25AWG |
| იზოლაცია | |
| საიზოლაციო მასალა | HDPE |
| მინ. საშუალო სისქე | 0.18 mm (0.01") |
| იზოლაციის დიამეტრი | 0.81 mm ± 0.06 mm (0.03" ± 0.0024") |
| იზოლაციის ფერი | 8 ძარღვი, ლურჯი, თეთრი/ლურჯი; ნარინჯისფერი, თეთრი/ნარინჯისფერი; მწვანე, თეთრი/მწვანე; ყავისფერი, თეთრი/ყავისფერი |
| გარსის გასახსნელი ძაფი | |
| მასალა | პოლიესტერი |
| სპეციფიკაცია | 500D |
| გარსი | |
| მინ. საშუალო სისქე | 0.5 mm (0.02") |
| გარსის მასალა | PVC |
| გარსის დიამეტრი | 4.7 mm ± 0.4 mm (0.19" ± 0.02") |
| გარსის ფერი | თეთრი |
| ელექტრული | |
| ერთი ძარღვის მაქს. წინაღობა (DC) | 12 Ω/100 m |
| მინ. იზოლაციის წინაღობა | 5000 MΩ·km |
| DC წინაღობის მაქს. დისბალანსი | 2% (წყვილის შიგნით), 4% (წყვილებს შორის) |
| დიელექტრიკული სიმტკიცე | გარღვევის გარეშე 1kV DC-ზე 1 min-ის განმავლობაში |
| გადაცემა | |
| მახასიათებელი წინაღობა | 100 Ω ± 15 Ω |
| ახლო ბოლოს ჯვარედინი ხელშეშლა | ≥35.3 dB/100 m@100 MHz |
| მაქს. მილევა | 24.2 dB/100 m@100 MHz |
| არეკვლის დანაკარგი | ≥20.1 dB/100 m@100 MHz |
| მექანიკური | |
| სიმტკიცე გაჭიმვისას | გარსი≥13.5 MPa, იზოლაცია≥16 Mpa |
| წაგრძელება გაწყვეტისას | გარსი≥150%, იზოლაცია≥300% |
| მონტაჟისას ნაღუნის რადიუსი | >გარე კაბელის დიამეტრის 8-ჯერ |
| კაბელის ძარღვის წაგრძელება გაწყვეტისას | ≥10% |
| გარემო | |
| იზოლაციის შეკუმშვა | ≤5% |
| იზოლაციის ფერის მიგრაციისადმი მედეგობა | მიგრაცია არ არის |
| გარსის სიმტკიცე გაჭიმვისას და წაგრძელება გაწყვეტისას დაძველების შემდეგ | ≥12.5 MPa, ≥100% |
| დაბალ ტემპერატურაზე მოღუნვის ტესტი | ტესტის შემდეგ ბზარები არ არის |
| თერმული დარტყმის ტესტი | ტესტის შემდეგ ბზარები არ არის |
| სამუშაო ტემპერატურა | –20 °C to +60 °C (–4 °F to +140 °F) |
| მონტაჟის ტემპერატურა | 0 °C to +50 °C (+32 °F to +122 °F) |
| შენახვის ტემპერატურა | –10 °C to +40 °C (+14 °F to +104 °F) |
| შენახვის ტენიანობა | |
| უსაფრთხოება | |
| ვერტიკალური ალის ტესტი | შეესაბამება IEC 60332-1-2 |
| შეფუთვა | |
| კაბელის სიგრძე | 305.0 m± 2 m (1,000.66 ft ± 6.56 ft) |
| შეფუთვის მეთოდი | 305 m (1,000 ft) ერთ მუყაოს ყუთში, ერთ მუყაოს ყუთში 2 შიდა მუყაოს ყუთია |
| შეფუთვის ზომები | 364.0 mm × 364.0 mm × 216.0 mm (14.37" × 14.37" × 8.50") (L × W × H) |
| სატრანსპორტო შეფუთვის ზომები | 447.0 mm × 386.0 mm × 382.0 mm (17.60" × 15.20" × 15.04") (L × W × H) |
| ნეტო წონა | 8 kg ± 0.6 kg (17.64 lb ± 1.32 lb) |
| ბრუტო წონა | 8.5 kg ± 0.6 kg (18.73 lb ± 1.32 lb) |
| შესაბამისობის სტანდარტი | |
| შესაბამისობის სტანდარტი | Q/DXJ 067-2024, EN50575 |
| სერტიფიკატები | |
| სერტიფიკატები | CPR Eca |
| აალების შემნელებლობის სტანდარტი | |
| შესაბამისობის სტანდარტი | EN50575 |
ჩამოსატვირთი ფაილები
- PFM920I-5EUN_V1_datasheet_20250430 Datasheet · English · 2025-05-08
- Network Cable_user Mannual_20250721_Eng User Manual · English · 2025-07-22
- Network Cable_user Mannual_20250721_Pld User Manual · English · 2025-07-22
- PFM920I-5EUN_DIMENSIONS Drawings · English · 2025-05-08
