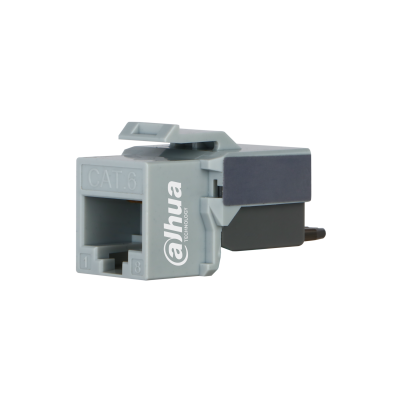

PFM3970-6U-1 (Gray)
CAT6 UTP Keystone საკონტაქტო ბუდე (მხოლოდ კედლის ფირფიტისთვის, 50u", 90 გრადუსი, ნაცრისფერი)
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- Cat6 დაუეკრანებელი 90° უხელსაწყო Keystone ჯეკი, სპეციალურად დაპროექტებული კედლის პანელებისთვის.
- ელექტრული მახასიათებლები შეესაბამება ANSI/TIA-568.2-D კატეგორია 6-ს.
- მაღალი წარმადობა, მხარდაჭერილია გადაცემის სიხშირე 250 MHz.
- უნივერსალური დიზაინი და ეტიკეტი უზრუნველყოფს TIA 568 A & B გაყვანილობის მხარდაჭერას.
- თავსებადია 22-24 AWG მრავალძარღვიან სადენებთან.
ტექნიკური მახასიათებლები
| კატეგორია | |
|---|---|
| კატეგორია | Cat6 keystone საკონტაქტო ბუდე (მხოლოდ კედლის ფირფიტისთვის) |
| დაეკრანების ტიპი | დაუეკრანებელი |
| მასალის სპეციფიკაციები | |
| პანელის მასალა | PC (UL94V-0) |
| კონტაქტის მასალა | ფოსფორიანი ბრინჯაო ოქროთი ნიკელის დაფარვის ზემოდან, ოქროთი დაფარული 50u" |
| IDC მასალა | ფოსფორიანი ბრინჯაო |
| PCB დაფის მასალა | FR-4 |
| ელექტრული სპეციფიკაციები | |
| კონტაქტის წინაღობა | ≤20 mΩ |
| დენის ნომინალი | 1.5 ამპერი @20 °C |
| DC წინაღობა | 0.1 Ω |
| DC/AC ძაბვისადმი მედეგობა | 1000 VAC, 750 VDC, 1 წუთი |
| იზოლაციის წინაღობა | 500 MΩ, 100 VDC, 1 min |
| ზოგადი სპეციფიკაციები | |
| ფერი | ნაცრისფერი |
| გაყვანილობა | TIA 568A/TIA 568B |
| თავსებადი კაბელის ძარღვის კვეთი | 22 AWG–24 AWG |
| შტეკერის ჩასმის მომსახურების ვადა | ≥750 ციკლი |
| IDC მომსახურების ვადა | ≥200 დაბოლოების ციკლი |
| ჩასასმელი სტრუქტურის დამაგრების უნარი | 50N 60 s±5 s |
| აალებადობის კლასი | UL94V-0 |
| პროდუქტის ზომები | 35.00 mm × 20.20 mm × 21.90 mm (1.38" × 0.80" × 0.86") (L × W × H) |
| შეფუთვის ზომები | 219.00 mm × 110.00 mm × 101.00 mm (8.62" × 4.33" × 3.98") (L × W × H) |
| შეფუთვის მეთოდი | 50 ცალი 1 მუყაოს ყუთში და 20 მუყაოს ყუთი 1 შეფუთვაში |
| სამუშაო ტემპერატურა | –20 °C to +75 °C (–4 °F to +167 °F) |
| სამუშაო ტენიანობა | 10%–90% (RH) |
| შენახვის ტემპერატურა | –40 °C to +75 °C (–40 °F to +167 °F) |
| შენახვის ტენიანობა | 10%–90% (RH) |
| ნეტო წონა | 0.32 kg (0.71 lb) |
| ბრუტო წონა | 0.42 kg (0.93 lb) |
| სტანდარტი | |
| შესაბამისობის სტანდარტი | ANSI/TIA568.2-D |
