| მოდელი |
|---|

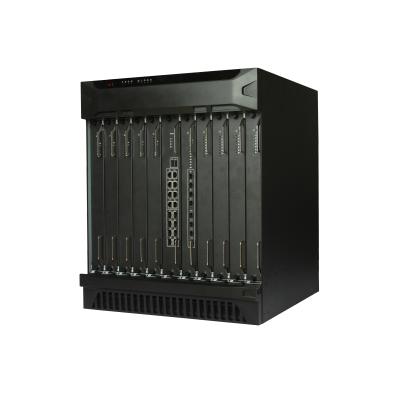

| მოდელი | M60-12U |
| სისტემის პარამეტრი |
|---|
| მთავარი პროცესორი | 64-ბიტიანი ოთხბირთვიანი ჩაშენებული მიკროპროცესორი |
| ოპერაციული სისტემა | ჩაშენებული Linux |
| სალტე | PCI-E, LAN |
| ბუდე | 11(1 მთავარი მართვის დაფის ბუდე, 10 ვიდეო და აუდიო ფუნქციური დაფა) |
| სისტემის კონფიგურაცია |
|---|
| ძირითადი ბლოკი | სარეზერვო კვება, მთავარი მართვის დაფა, PCI-E სალტის უკანა პანელი, ჭკვიანი ტემპერატურით მართული ვენტილატორი |
| ვიდეო შესასვლელის ბარათი | მაქს. 10 |
| ვიდეო გამოსასვლელის ბარათი | მაქს. 10 |
| კასკადური ოპტიკურ-ბოჭკოვანი კავშირის ბარათი | არჩევითი |
| ქსელური წვდომის ტევადობა |
|---|
| ქსელური წვდომა | 8 RJ-45 პორტი (10/100/1000M) ოპტიკური პორტები არჩევითი |
| 8Gbps ქსელური ინტერფეისის გამტარუნარიანობა |
|---|
| 5000 კამერის მიერთება |
|---|
| მაქს. 320 1080P@8M გადაგზავნის შესაძლებლობა |
|---|
| მატრიცული კომუტაციისა და ეკრანების შეერთების მართვის შესაძლებლობა |
|---|
| დეკოდირების ბარათით ვიდეოკედლის ეკრანების შეერთება |
|---|
| ეკრანების შეერთება | მაქს. 180 ეკრანის შეერთება |
| ვიდეოკედელი | მხარს უჭერს ეკრანების შეერთებას მასშტაბირება/გაერთიანება/გადაადგილება/ზედდება |
| შემავალი წყარო | ციფრული/ქსელური (აქვს შერეული შესასვლელის მხარდაჭერა) |
| გამოსასვლელის წყარო | HDMI/BNC |
| მართვის რეჟიმი | ვებ/ლოკალური GUI/ვიდეოპლატფორმა/ქსელური კლავიატურა/iPad |
| ვიდეოს კოდირების შესასვლელი |
|---|
| VEC0804HD-M60 (DVI/VGA/HDMI) |
|---|
| ვიდეო შესასვლელი | DVI-I, სტანდარტული კონფიგურაცია, VGA, DVI, HDMI-ის მხარდაჭერა ადაპტერის გავლით |
| კოდირების ფორმატი | H.264/MPEG4 |
| კოდირების შესაძლებლობა | 8CH@1080P |
| აუდიო შესასვლელი | 8 (დარეზერვებული), DB15 ინტერფეისი (2.0Vp-p, სრული წინაღობა (იმპედანსი): 1KΩ) |
| დაბალსიჩქარიანი მონაცემთა ინტერფეისი | 2 RS485, აქვს სწრაფმოქმედი გუმბათოვანი კამერის არსებული პროტოკოლის მხარდაჭერა |
| ვიდეოს დეკოდირების გამოსასვლელი |
|---|
| VDC0905H-M60 (HDMI) |
|---|
| დეკოდირების მოცულობა | 3CH@32MP(25fps)/12CH@8MP/ 48CH@1080p/96CH@720p/ 192CH@D1 |
| ვიდეო გამოსასვლელი | 9CH HDMI |
| აუდიო გამოსასვლელი | 9CH, HDMI ჩაშენებული აუდიო და 1 DB15(დარეზერვებული) |
| დაყოფა | 1/4/6/8/9/16/25/36,მორგებადი |
| დაბალსიჩქარიანი მონაცემთა ინტერფეისი | 2 RS285, 4/2 განგაშის შესასვლელი/გამოსასვლელი |
| VDC1205H-M60 (HDMI) |
|---|
| დეკოდირების მოცულობა | 4CH@32MP(25fps)/16CH@8MP/ 64CH@1080p/128CH@720p/ 256CH@D1 |
| ვიდეო გამოსასვლელი | 12CH HDMI |
| აუდიო გამოსასვლელი | 12 არხი, HDMI ჩაშენებული აუდიო და 2 DB15( დარეზერვებული ) |
| დაყოფა | 1/4/6/8/9/16/25/36,მორგებადი |
| დაბალსიჩქარიანი მონაცემთა ინტერფეისი | 2 RS285, 4/2 განგაშის შესასვლელი/გამოსასვლელი |
| VDC1505H-M60 (HDMI) |
|---|
| დეკოდირების მოცულობა | 5CH@32MP(25fps)/20CH@8MP/ 80CH@1080p/160CH@720p/ 320CH@D1 |
| ვიდეო გამოსასვლელი | 15CH HDMI |
| აუდიო გამოსასვლელი | 15CH, HDMI ჩაშენებული აუდიო და 2 DB15 ( დარეზერვებული ) |
| დაყოფა | 1/4/6/8/9/16/25/36,მორგებადი |
| დაბალსიჩქარიანი მონაცემთა ინტერფეისი | 2 RS285, 4/2 განგაშის შესასვლელი/გამოსასვლელი |
| VDC1805H-M60 (HDMI) |
|---|
| დეკოდირების მოცულობა | 6CH@32MP(25fps)/24CH@8MP/ 96CH@1080p/192CH@720p/ 384CH@D1 |
| ვიდეო გამოსასვლელი | 18CH HDMI |
| აუდიო გამოსასვლელი | 18CH, HDMI ჩაშენებული აუდიო და 2 DB15 ( დარეზერვებული ) |
| დაყოფა | 1/4/6/8/9/16/25/36,მორგებადი |
| დაბალსიჩქარიანი მონაცემთა ინტერფეისი | 2 RS285, 4/2 განგაშის შესასვლელი/გამოსასვლელი |
| VDC1204B-M60 (CVBS) |
|---|
| დეკოდირების მოცულობა | 32CH@1080P/128CH@D1 |
| ვიდეო გამოსასვლელი | 12CH BNC |
| აუდიო გამოსასვლელი | 12 არხი ხაზის გამოსასვლელი, DB15 ( დარეზერვებული ) |
| დაყოფა | 1/4/6/8/9 |
| დაბალსიჩქარიანი მონაცემთა ინტერფეისი | 2 RS485, აქვს სწრაფმოქმედი გუმბათოვანი კამერის არსებული პროტოკოლის მხარდაჭერა |
| სისტემის კასკადი |
|---|
| VFC0804JC-M60 |
|---|
| ოპტიკური მოდული | 8, SFP შიდა |
| ინტერფეისი | FC, (2 ერთ დაფაზე) |
| კასკადის ტევადობა | 16CH@1080P(30fps) ან 64CH@ D1, მხარდაჭერილია Ethernet და პირდაპირი გადაცემა RS485-ით |
| მართვის მთავარი ინტერფეისი |
|---|
| გამოსასვლელი ინტერფეისი | 1, VGA და DVI |
| კავშირის ინტერფეისი | 8, RJ45(1000M) ან 8, SFP(ალტერნატიული) |
| მიმდევრობითი ინტერფეისი | 1, RS-232, პარამეტრების კონფიგურაციისთვის, მოწყობილობის ტექნიკური მომსახურებისთვის, გამჭვირვალე არხისთვის |
| USB | 4, USB2.0, თითოეულ მხარეს 2, წინა და უკანა |
| სხვა |
|---|
| კვება | 100~127V AC და 200~240V AC, 50/60Hz |
| ენერგომოხმარება | ≤800W |
| სამუშაო ტემპერატურა | 0 ℃ ~ +50 ℃ (32 °F to 122 °F) |
| სამუშაო ტენიანობა | 10~90%RH / 86~106kpa |
| ზომა(mm) | 12U, 482.6 × 481.6 ×533mm(19 × 18.96 × 20.98 დუიმი), (W*D*H) |
| წონა | ≤40Kg (88.18 lb) (სრულად კონფიგურირებული) |
