KIT/XVR1B04-I-SSD(512G)/2-B1A21N-U-0360B/2-T1A21N-U-0360B/Balun

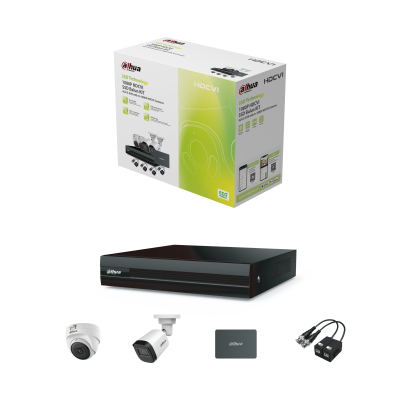

1080P HDCVI ბალუნიანი SSD კომპლექტი: 4-არხიანი S-XVR 4×1080P HDCVI კამერით
წარმოებიდან მოხსნილი პროდუქტი
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- აქვს შიდა 512GB SSD და შეუძლია ვიდეოების ჩაწერა დაახლოებით 18 დღის განმავლობაში.
- 2 MP CMOS, 30fps@1080p
- მაქს. IR 20m, ICR, ჭკვიანი IR
- 3.6mm ფიქსირებული ობიექტივი
- სწრაფად დასამონტაჟებელი
- IP67(ცილინდრული), 12 VDC±30%
- ბალუნ-გადამცემი
- H.265+/H.265 ორნაკადიანი ვიდეოს შეკუმშვა.
- მხარს უჭერს ყველა არხზე AI კოდირებას.
- აქვს HDCVI/AHD/TVI/CVBS/IP ვიდეო შესასვლელების მხარდაჭერა.
- მაქს. 5 არხის IP კამერის შესასვლელები, თითო არხზე მაქს. 2MP; Max20 Mbps შემომავალი გამტარუნარიანობა.
- მაქს. 4 არხის ვიდეო ნაკადი (ანალოგური არხი) SMD Plus.
ტექნიკური მახასიათებლები
| ტექნიკური მახასიათებლები | |
|---|---|
| სისტემა | |
| მთავარი პროცესორი | სამრეწველო კლასის პროცესორი |
| ოპერაციული სისტემა | ჩაშენებული Linux |
| მართვის ინტერფეისი | ვებ; ლოკალური GUI |
| SMD Plus | |
| SMD Plus ჩამწერზე | 4 არხი: ადამიანისა და ავტომობილის მეორადი გაფილტვრა, ფოთლებით, წვიმით და განათების პირობის ცვლილებით გამოწვეული ცრუ განგაშების შემცირება |
| აუდიო და ვიდეო | |
| ანალოგური კამერების შესასვლელი | 4 BNC პორტი, აქვს HDCVI/AHD/TVI/CVBS ავტოამოცნობის მხარდაჭერა |
| კამერების შესასვლელი | 1. CVI: 1080p@25/30 fps; 720p@50/60 fps; 720p@25/30 fps. 2. TVI: 1080p@25/30 fps; 720p@25/30 fps. 3. AHD: 1080p@25/30 fps; 720p@25/30 fps. |
| IP კამერების შესასვლელი | მაქს. 5 არხის IPC წვდომა 1 IP არხი ნაგულისხმევად + 4 არხი (ანალოგური არხები გარდაიქმნება IP არხებად) შემომავალი გამტარუნარიანობა: 20 Mbps, ჩაწერის გამტარუნარიანობა: 20 Mbps და გამავალი გამტარუნარიანობა: 20 Mbps *IP გაფართოების ჩართვის შემდეგ AI ფუნქცია (SMD) გამოირთვება. |
| კოდირების შესაძლებლობა | მთავარი ნაკადი: 1080N/720p/960H/D1/CIF@(1 fps–25/30 fps) დამატებითი ნაკადი: CIF@(1 fps–15 fps) |
| ორმაგი ნაკადი | დიახ |
| ვიდეოს ბიტების გადაცემის სიჩქარე | 32 kbps–4096 kbps |
| აუდიოს დისკრეტიზაცია | 8 kHz, 16 bit |
| აუდიოს ბიტების გადაცემის სიჩქარე | 64 kbps |
| ვიდეო გამოსასვლელი | 1 HDMI, 1 VGA HDMI: 1920 × 1080, 1280 × 1024, 1280 × 720 VGA: 1920 × 1080, 1280 × 1024, 1280 × 720 |
| მრავალეკრანიანი ჩვენება | როდესაც IP გაფართოების რეჟიმი ჩართული არ არის: 1/4 როდესაც IP გაფართოების რეჟიმი ჩართულია: 1/4/6 |
| სხვა მწარმოებლის კამერების მიერთება | Panasonic; Sony; Hanwha; Axis; Arecont; ONVIF |
| შეკუმშვის სტანდარტი | |
| ვიდეოს შეკუმშვა | AI კოდირება; Smart H.265+; H.265; Smart H.264+; H.264 |
| აუდიოს შეკუმშვა | G.711a; G.711u; PCM |
| ქსელი | |
| ქსელური პროტოკოლი | HTTP; HTTPS; TCP/IP; IPv4; IPv6; RTSP; UDP; NTP; DHCP; DNS; SMTP; UPnP; IP ფილტრი; FTP; DDNS; SNMP; განგაშის სერვერი; P2P; ავტომატური რეგისტრაცია; IP ძიება (აქვს IP კამერის, DVR-ის, NVS-ის და სხვ. მხარდაჭერა) |
| მობილური ტელეფონით წვდომა | iOS; Android |
| თავსებადობა | ONVIF 22.12 (პროფილი T; პროფილი S; პროფილი G); CGI; SDK |
| ბრაუზერი | Chrome; IE; Safari; Edge; Firefox |
| ჩაწერა და აღწარმოება | |
| ჩაწერის რეჟიმი | ზოგადი; განგაში; მოძრაობის აღმოჩენა |
| ჩაწერა და აღწარმოება | 1/4 |
| სარეზერვო ასლის მეთოდი | USB მოწყობილობა და ქსელი |
| აღწარმოების რეჟიმი | მყისიერი ჩანაწერის აღწარმოება; ზოგადი ჩანაწერის აღწარმოება; მოვლენის ჩანაწერის აღწარმოება; ტეგის ჩანაწერის აღწარმოება; ჭკვიანი ჩანაწერის აღწარმოება |
| განგაში | |
| ზოგადი განგაში | მოძრაობის აღმოჩენა; HDCVI განგაში; კამერის გარე განგაში; ქსელის განგაში; PIR განგაში |
| გაუმართაობის განგაში | შეცდომა (დისკი არ არის, დისკის შეცდომა, ადგილის სიმცირე, კვოტირებული ადგილის სიმცირე; ქსელიდან გათიშვა; IP კონფლიქტი; MAC კონფლიქტი); ვიდეოს დაკარგვა; ვიდეოზე გარეშე ზემოქმედება; კამერა ქსელიდან გათიშულია |
| ინტელექტუალური განგაში | SMD Plus |
| განგაშზე რეაგირება | ჩაწერა; კადრის გადაღება (პანორამული); IPC გარე განგაშის გამოსასვლელი; აუდიო; ზუმერი; ჟურნალი; პრესეტი; ელ-ფოსტა |
| პორტები | |
| აუდიო შესასვლელი | 1 არხი RCA 4 არხი BNC (კოაქსიალური აუდიო) |
| აუდიო გამოსასვლელი | 1 არხი RCA |
| ორმხრივი საუბარი | დიახ (იყენებს პირველი არხის აუდიო შესასვლელს) |
| მყარი დისკის ინტერფეისი | 1 SSD: 512GB(შეცვლადი 256 GB-ით ან 1 TB-ით) ინახავს 18 დღის განმავლობაში ნაგულისხმევი პარამეტრების დროს |
| USB | 2 (2 უკანა USB 2.0 პორტი) |
| HDMI | 1 |
| VGA | 1 |
| ქსელური პორტი | 1 (10/100 Mbps Ethernet პორტი, RJ-45) |
| ზოგადი | |
| კვება | 12 VDC, 1.5 A |
| ენერგომოხმარება | |
| ნეტო წონა | 0.55 kg (1.19 lb) |
| ბრუტო წონა | 0.97 kg (2.11 lb) |
| პროდუქტის ზომები | 197.0 mm × 203.1 mm × 41.5 mm (7.76" × 8.00" × 1.63") (W × D × H) |
| შეფუთვის ზომები | 332.0 mm × 64.0 mm × 240.0 mm (13.07" × 2.52" × 9.45") (W × D × H) |
| სამუშაო ტემპერატურა | –10 °C to +45 °C (+14 °F to +113 °F) |
| შენახვის ტემპერატურა | –20 °C to +60 °C (–4 °F to +140 °F) |
| სამუშაო ტენიანობა | 10%–90% (RH), კონდენსაციის გარეშე |
| მონტაჟი | სამაგიდო |
| სერტიფიკატები | CE-LVD: IEC 62368-1:2014 CE-EMC: EN IEC 61000-3-2:2019, EN 61000-3-3:2013+A1:2019, EN 55032:2015+A11:2020, EN 55035:2017+A11:2020, EN 55024:2010+A1:2015, EN 50130-4:2011+A1:2014 |
| ტექნიკური მახასიათებლები | |
| კამერა | |
| მოდელი | B1A21N-U-0360B |
| გამოსახულების სენსორი | 2 MP CMOS |
| მაქს. გარჩევადობა | 1920 (H) × 1080 (V) |
| სკანირების სისტემა | პროგრესული |
| ელექტრონული ჩამკეტის სიჩქარე | PAL: 1/25 s–1/100,000 s; NTSC: 1/30 s–1/100,000 s |
| მინ. განათებულობა | 0.02 lux@F2.0 (ფერადი, 30 IRE) 0.002 lux@F2.0 (შავ-თეთრი, 30 IRE) 0 lux (სანათი ჩართულია) |
| სიგნალი/ხმაური | >65 dB |
| განათების მანძილი | 30 m (98.43 ft) |
| სანათის ჩართვა/გამორთვა | ავტომატური/ხელით |
| სანათების რაოდენობა | 2 (IR შუქი) |
| კუთხის რეგულირება | პანორამირება: 0°–360° დახრა: 0°–90° ბრუნვა: 0°–360° |
| ობიექტივი | |
| ობიექტივის ტიპი | ფიქსირებული ფოკუსის |
| ობიექტივის სამაგრი | M12 |
| ფოკუსური მანძილი | 3.6 mm |
| მაქს. აპერტურა | F2.0 |
| ხედვის არე | 3.6 mm: H: 80°; V: 43°; D: 94° |
| დიაფრაგმის მართვა | ფიქსირებული |
| ფოკუსირების მინ. მანძილი | 3.6 mm: 0.8 m (2.62 ft) |
| DORI მანძილი | |
| ობიექტივი | აღმოჩენა | დაკვირვება | ამოცნობა | იდენტიფიცირება |
| 3.6 mm | 55.0 m (180.45 ft) | 22.0 m (72.18 ft) | 11.0 m (36.09 ft) | 5.5 m (18.04 ft) |
| ვიდეო | |
| ვიდეოს კადრის სიხშირე | CVI: PAL: 1080p@25 fps NTSC: 1080p@30 fps AHD: PAL: 1080p@25 fps NTSC: 1080p@30 fps TVI: PAL: 1080p@25 fps NTSC: 1080p@30 fps CVBS: PAL: 960H NTSC: 960H |
| გარჩევადობა | 1080p (1920 × 1080); 960H (960 × 576/960 × 480) |
| დღე/ღამე | ავტომატური (ICR)/ფერადი/შავ-თეთრი |
| BLC | BLC; DWDR |
| WDR | DWDR |
| თეთრის ბალანსი | ავტომატური |
| გაძლიერების მართვა | ავტომატური |
| ხმაურის შემცირება | 2D NR |
| განათების რეჟიმი | ჭკვიანი IR |
| სერტიფიკატები | |
| სერტიფიკატები | CE-LVD: EN 62368-1; CE-EMC: EN 55032; EN 55035 |
| პორტები | |
| ვიდეო გამოსასვლელი | CVI/TVI/AHD/CVBS ვიდეო გამოსასვლელის არჩევანი ერთი BNC პორტით |
| კვება | |
| კვება | 12 VDC ± 30% |
| ენერგომოხმარება | მაქს. 2.8 W (12 VDC, IR ჩართულია) |
| გარემო | |
| სამუშაო ტემპერატურა | –40 °C to +60 °C (–40 °F to +140 °F) |
| სამუშაო ტენიანობა | |
| შენახვის ტემპერატურა | –40 °C to +60 °C (–40 °F to +140 °F) |
| შენახვის ტენიანობა | |
| დაცვა | IP67 |
| ანტიკოროზიული კლასი | საბაზისო დაცვა |
| კონსტრუქცია | |
| კორპუსის მასალა | პლასტმასი |
| პროდუქტის ზომები | 146.1mm × 70.0 mm × 69.8mm (5.75" × 2.76" × 2.75") |
| ნეტო წონა | 0.15 kg (0.33 lb) |
| ბრუტო წონა | 0.20 kg (0.44 lb) |
| მონტაჟი | კედელზე; ჭერზე; ვერტიკალურ ბოძზე |
| ტექნიკური მახასიათებლები | |
| კამერა | |
| მოდელი | T1A21N-U-0360B |
| გამოსახულების სენსორი | 2 MP CMOS |
| მაქს. გარჩევადობა | 1920 (H) × 1080 (V) |
| სკანირების სისტემა | პროგრესული |
| ელექტრონული ჩამკეტის სიჩქარე | PAL: 1/25 s–1/100,000 s; NTSC: 1/30 s–1/100,000 s |
| მინ. განათებულობა | 0.02 lux@F2.0 (ფერადი, 30 IRE) 0.002 lux@F2.0 (შავ-თეთრი, 30 IRE) 0 lux (სანათი ჩართულია) |
| სიგნალი/ხმაური | >65 dB |
| განათების მანძილი | 25 m (82.02 ft) |
| სანათის ჩართვა/გამორთვა | ავტომატური/ხელით |
| სანათების რაოდენობა | 1 (IR შუქი) |
| კუთხის რეგულირება | ჰორიზონტალური ბრუნვა: 0°–360° დახრა: 0°–78° ბრუნვა: 0°–360° |
| ობიექტივი | |
| ობიექტივის ტიპი | ფიქსირებული ფოკუსის |
| ობიექტივის სამაგრი | M12 |
| ფოკუსური მანძილი | 3.6 mm |
| მაქს. აპერტურა | F2.0 |
| ხედვის არე | 3.6 mm: H: 80°; V: 43°; D: 94° |
| დიაფრაგმის მართვა | ფიქსირებული |
| ფოკუსირების მინ. მანძილი | 3.6 mm: 0.8 m (2.62 ft) |
| DORI მანძილი | |
| ობიექტივი | აღმოჩენა | დაკვირვება | ამოცნობა | იდენტიფიცირება |
| 3.6 mm | 55.0 m (180.45 ft) | 22.0 m (72.18 ft) | 11.0 m (36.09 ft) | 5.5 m (18.04 ft) |
| ვიდეო | |
| ვიდეოს კადრის სიხშირე | CVI: PAL: 1080p@25 fps NTSC: 1080p@30 fps AHD: PAL: 1080p@25 fps NTSC: 1080p@30 fps TVI: PAL: 1080p@25 fps NTSC: 1080p@30 fps CVBS: PAL: 960H NTSC: 960H |
| გარჩევადობა | 1080p (1920 × 1080); 960H (960 × 576/960 × 480) |
| დღე/ღამე | ავტომატური (ICR)/ფერადი/შავ-თეთრი |
| BLC | BLC; DWDR |
| WDR | DWDR |
| თეთრის ბალანსი | ავტომატური |
| გაძლიერების მართვა | ავტომატური |
| ხმაურის შემცირება | 2D NR |
| განათების რეჟიმი | ჭკვიანი IR |
| სერტიფიკატები | |
| სერტიფიკატები | CE-LVD: EN 62368-1; CE-EMC: EN 55032; EN 55035 |
| პორტები | |
| ვიდეო გამოსასვლელი | CVI/TVI/AHD/CVBS ვიდეო გამოსასვლელის არჩევანი ერთი BNC პორტით |
| კვება | |
| კვება | 12 VDC ± 30% |
| ენერგომოხმარება | მაქს. 2.3 W (12 VDC, IR ჩართულია) |
| გარემო | |
| სამუშაო ტემპერატურა | –40 °C to +60 °C (–40 °F to +140 °F) |
| სამუშაო ტენიანობა | |
| შენახვის ტემპერატურა | –40 °C to +60 °C (–40 °F to +140 °F) |
| შენახვის ტენიანობა | |
| ანტიკოროზიული კლასი | საბაზისო დაცვა |
| კონსტრუქცია | |
| კორპუსის მასალა | პლასტმასი |
| პროდუქტის ზომები | Φ85.0 mm × 77.1 mm (Φ3.35" × 3.04") |
| ნეტო წონა | 0.11 kg (0.24 lb) |
| ბრუტო წონა | 0.12 kg (0.26 lb) |
| მონტაჟი | კედლის სამაგრი; ჭერის სამაგრი |
ჩამოსატვირთი ფაილები
- KIT/XVR1B04-I-SSD(512G)/2-B1A21N-U-0360B/2-T1A21N-U-0360B/Balun_datasheet_20240703 Datasheet · English · 2024-07-03
