აღწერა

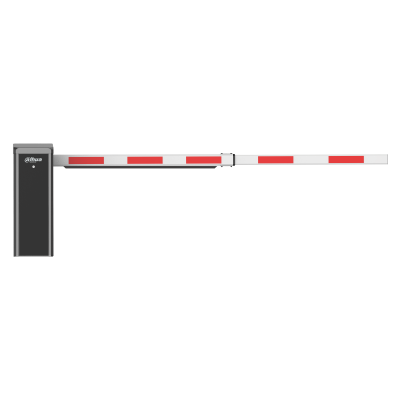

- მოდის შლაგბაუმის მთავარ ბლოკთან ერთად. მკლავი არ შედის კომპლექტში.
- გააჩნია გამძლე, კოროზიამედეგი ლითონის კორპუსი და მხარს უჭერს მარჯვენა მიმართულების ღობისებრ მკლავებს.
- 24 VDC უჯაგრისო ძრავა, რომელიც მოიხმარს ძალიან მცირე ენერგიას, ჩუმია, მაღალი უსაფრთხოებისაა, სტაბილური და ეფექტური.
- თავსებადია მარჯვენა მიმართულების 4.5 m (14.76 ft) ღობისებრ მკლავებთან. მკლავები იყიდება ცალკე.
- შლაგბაუმის აწევისა და დაშვების სიჩქარე და მდებარეობა რეგულირებადია.
- ციფრული ეკრანი, რომელიც აჩვენებს მოწყობილობის შეცდომის კოდს და მუშაობის სტატუსს.
- მხარს უჭერს გარე რადარს, ინდუქციურ მარყუჟს და IR მსხვრევამედეგ ფუნქციას. ასევე აქვს ჩაშენებული 12 VDC გამოსავალი გარე რადარის კვებისთვის.
- ავტომატურად ინევა, როდესაც შლაგბაუმის მკლავი შეეხება საგანს.
- მხარს უჭერს შლაგბაუმის ხელით აწევას ელექტროენერგიის გათიშვის შემდეგ.
- მოძრავი კოდის ტექნოლოგიით მოწყობილობა მაღალი უსაფრთხოებისაა და მხარს უჭერს დისტანციურ მართვას მაქსიმუმ 50 m (164.04 ft) მანძილზე.
- დისტანციური მართვით გადადის ავტოკოლონის რეჟიმში, რათა რამდენიმე ავტომობილმა გაიაროს.
- ითვლის შლაგბაუმის აწევისა და დაშვების რაოდენობას.
- მხარს უჭერს შლაგბაუმის დაშვების დაყოვნების დროისა და სიჩქარის კონფიგურირებას.
- ძრავა უძლებს 3 მილიონ გამოყენებას.
- ზამბარა უძლებს 600,000 გამოყენებას.
- სამუშაო ტემპერატურა: –35 °C-დან +65 °C-მდე (–31 °F-დან +149 °F-მდე).
- სამუშაო ტენიანობა: 10%–90%.
- გარე ძაბვა: 220 VAC ± 10% ან 110–120 VAC (იცვლება DIP გადამრთველით).
- სამუშაო ძაბვა: 24 VDC.
- IP54 დაცვის კლასი.
ტექნიკური მახასიათებლები
| ძირითადი | |
|---|---|
| მკლავის ტიპი | ღობისებრი მკლავის ბარიერი |
| მკლავის სიგრძე | 4.5 m (14.76 ft) |
| მკლავის მოდელი | IPMECD-0153-RM45 |
| გაღების დრო | 6 s |
| ძრავის ტიპი | DC უჯაგრისო |
| ზამბარა | 2 × 6.0 mm (0.24") ზამბარა |
| Sub 1G მოდულაციის ტიპი | ASK |
| Sub 1G სიხშირული დიაპაზონი | 433.82 MHz–434.02 MHz |
| Sub 1G გადაცემის სიმძლავრე | 433.82 MHz–434.02 MHz@-10 dBm |
| პორტები | |
| RS-485 | 1 |
| I/O | 9 |
| მდგომარეობის გამოსასვლელი | 2 არხი. გამოსცემს სიგნალებს, როდესაც ისარი ღია ან დახურულ პოზიციაშია. |
| ფუნქციები | |
| ჩამოვარდნის საწინააღმდეგო | დიახ, შესაძლებელია რეალიზება მიერთებული რადარის, მარყუჟის ან IR-ის საშუალებით. |
| დაბრკოლებისას ავტომატური აწევა | დიახ |
| დათვლის რეჟიმი | დიახ |
| ხელის სახელურით მართვა კვების მტყუნებისას | დიახ |
| შეზღუდვის აღწერა | რეგულირებადი |
| დისტანციური მართვა | აქვს დისტანციური მართვის მხარდაჭერა მაქსიმუმ 30 m (98.43 ft) მანძილზე, როდესაც ხელშეშლა არ არის. |
| დასაწყვილებელი დისტანციური მართვის პულტების რაოდენობა | 30 |
| კვების გამოსასვლელი | 12 V ± 5% (1A) |
| ზოგადი | |
| კვება | 220 VAC ± 10%/110 VAC ± 10% (იცვლება DIP გადამრთველით) |
| ენერგომოხმარება | ＜200 W |
| ზამბარის მომსახურების ვადა | 600,000-ჯერ |
| ძრავის მომსახურების ვადა | 3 მილიონჯერ |
| სამუშაო ტემპერატურა | –35 °C to +65 °C (–31 °F to +149 °F) |
| შენახვის ტემპერატურა | –35 °C to +65 °C (–31 °F to +149 °F) |
| სამუშაო ტენიანობა | 10%–90% (RH), კონდენსაციის გარეშე |
| შენახვის ტენიანობა | 10%–90%, კონდენსაციის გარეშე |
| დაცვა | IP54 |
| პროდუქტის ზომები | 335.0 mm × 285.0 mm × 930.0 mm (13.19" × 11.22" × 36.61") (L × W × H) |
| შეფუთვის ზომები | 1,020.0 mm × 365.0 mm × 470.0 mm (40.16" × 14.37" × 18.50") (L × W × H) |
| ნეტო წონა | 40.0 kg (88.18 lb) |
| ბრუტო წონა | 45.0 kg (99.21 lb) |
| მონტაჟი | ქვედა ნაწილში შეიძლება დამაგრდეს ხრახნებით. |
ჩამოსატვირთი ფაილები
- IPMECD-105X_datasheet_20260514 Datasheet · English · 2026-05-14
- Dahua Boom Gate (DHI-IPMECD-105X Series)_User Manual_V1.0.0 User Manual · English · 2026-03-06
- IPMECD-105X_INSTALLATION_PROCEDURE Drawings · English · 2023-05-26
- IPMECD-105X_DIMENSIONS Drawings · English · 2023-05-26
- IPMECD-105X_A&E_20260901173149 A&E Document · English · 2023-06-03
აქსესუარები
- IPMECD-0153-RM45ბარიერის ღერო
