აღწერა

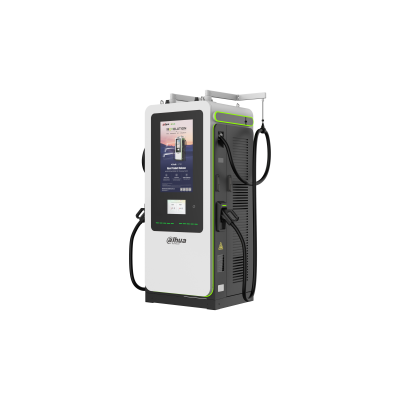

>მუშაობს სამფაზა 400 V კვებაზე, რაც უზრუნველყოფს ეფექტურ დამუხტვას. ასევე უერთდება ინტერნეტს 4G-ით, LAN-ითა და Wi-Fi-ით. >დამუხტვის დაწყება მოსახერხებელია: შესაძლებელია IC ბარათის გადაზელვა, QR კოდის სკანირება, VIN კოდის შეყვანა ან Plug and Play ფუნქციის გამოყენება. ის ასევე შექმნილია მაქსიმალურად მოსახერხებლად, რადგან გთავაზობთ უსაფრთხო და მარტივ დამუხტვას ინტელექტუალური და მარტივი ადამიანი-მანქანის ურთიერთქმედების ფუნქციებითა და დაცვის ფუნქციებით. >ავტომობილების დონის კომპოზიტური ლითონისგან დამზადებული და კოროზიისადმი მაღალი მედეგობის საფარით დაფარული დამტენი შექმნილია რთული გარემოს გასატანად. მას აქვს IP55 და IK10 რეიტინგი, ხოლო ეკრანის არეს — IK08, რაც მას ძალიან შესაფერისს ხდის როგორც შიდა, ისე გარე მონტაჟისთვის. >ელეგანტური და თანამედროვე დიზაინით ეს მოწყობილობა შეუფერხებლად აერთიანებს ტექნოლოგიასა და ესთეტიკას. ის სრულად შეესაბამება ქსელის უსაფრთხოების სტანდარტს და გთავაზობთ ენერგიის ჭკვიან განაწილებას, ხმაურის ინტელექტუალურ შემცირებასა და OTA განახლებებს.
ტექნიკური მახასიათებლები
| ელექტრული | |
|---|---|
| ნომინალური შემავალი ძაბვა | 400 VAC |
| მაქს. გამომავალი სიმძლავრე | 160 kW |
| ერთეული მაერთებლის დამუხტვის მაქსიმალური დენი | 250 A |
| გამომავალი ძაბვის დიაპაზონი | 200–1,000 VDC |
| მუდმივი სიმძლავრის დიაპაზონი | 300–1,000 VDC |
| დამუხტვის მაქს. დენი | 500 A |
| ჰარმონიკული ტალღა | ≤ 5% |
| სიმძლავრის კოეფიციენტი | 0.99 (სრული დატვირთვა) |
| მარგი ქმედების კოეფიციენტი | 96.8%, უმაღლესი მარგი ქმედების კოეფიციენტი სრული დატვირთვისას |
| ენერგომოხმარება ლოდინის რეჟიმში | ≤ 50 W |
| გამომავალი ძაბვის ცდომილება | ≤ ±0.5% |
| გამომავალი დენის ცდომილება | ≤ ±1% |
| სტაბილიზებული ძაბვის სიზუსტე | ≤ ±0.5% |
| სტაბილიზებული დენის სიზუსტე | ≤ ±1% |
| პულსაციის პიკური მნიშვნელობა | ≤ ±1% |
| დენის საშუალო დისბალანსი | ≤ 3% |
| ძირითადი | |
| დამუხტვის რეჟიმი | რეჟიმი 4 |
| დამუხტვის პორტი | 2 × CCS2 |
| კავშირის პროტოკოლი (სერვერულ ნაწილთან) | OCPP1.6J |
| გაზომვის სიზუსტე | დონე 1 (კლასი B) |
| დაცვის ტიპები | იცავს შესასვლელი გადამეტძაბვისგან, ძაბვის შემცირებისგან, მოკლე ჩართვისგან, შესასვლელის გადატვირთვისგან, გამოსასვლელი გადამეტძაბვისგან და ტემპერატურის გადაჭარბებისგან. ასევე აღმოაჩენს იზოლაციის პრობლემებს. |
| გაგრილების მეთოდი | ინტელექტუალური ჰაერით გაგრილება |
| ფუნქციები | |
| დისპლეის ეკრანის ზომები | 10.1-დუიმიანი |
| ჩართვის მეთოდი | QR კოდის სკანირება, VIN კოდის შეყვანა, IC ბარათის გატარება, Plug and Play-ის გამოყენება ან პაროლის შეყვანა. |
| ქსელური შეერთების მეთოდი | LAN, 4G, Wi-Fi |
| Bluetooth | დიახ |
| მდგომარეობის ინდიკატორი | ლურჯი: დამუხტვა ყვითელი: მოწყობილობის განახლება მწვანე: ლოდინის რეჟიმი წითელი: გაუმართაობა |
| კონსტრუქცია | |
| აქსესუარი | მოიცავს რეგულირებად კაბელის შემკრებს და ციფრულ საინფორმაციო ეკრანს. |
| პროდუქტის ზომები | 940 mm × 842 mm × 2,146 mm (37.01" × 33.15" × 84.49") (W × D × H) |
| შეფუთვის ზომები | 1,223 mm × 1,223 mm × 2,396 mm (48.15" × 48.15" × 94.33") (W × D × H) |
| ნეტო წონა | 218 kg (480.62 lb) |
| ბრუტო წონა | 242 kg (533.53 lb) |
| კაბელის სიგრძე | 5 m (16.40 ft). ეს სიგრძე მოიცავს მაერთებლის სიგრძეს. |
| გარემო | |
| სამუშაო ტემპერატურა | –30 °C-დან +55 °C-მდე (–22 °F-დან +131 °F-მდე) ტემპერატურის 50°C-ს გადაჭარბებისას წარმადობა შესაძლოა შემცირდეს. |
| შენახვის ტემპერატურა | –40 °C to +70 °C (–40 °F to +158 °F) |
| სამუშაო ტენიანობა | 5%–95% (RH), კონდენსაციის გარეშე |
| სამუშაო სიმაღლე | ≤2,000 m (6561.68 ft) |
| დაცვა | IP55 |
| ანტივანდალური კლასი | EV დამტენის დაცვის კლასია IK10, ხოლო მისი ეკრანისა — IK08. |
| ხმაური მუშაობისას | ≤ 65 dB |
| გარე პორტები | |
| კვების სისტემის ტიპი | 3P + N + PE |
| სერტიფიკატები | |
| სერტიფიკატები | IEC 61851-1; IEC 61851-23; IEC 61851-21-2 |
