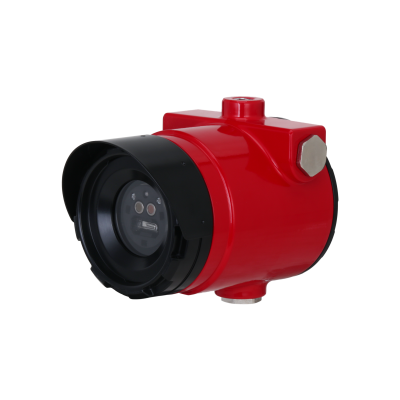

HY-IFUV43DA-EX
წერტილოვანი ტიპის ინფრაწითელი და ულტრაიისფერი ალის დეტექტორი
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- მაღალი მგრძნობიარობა და დაბალი ცრუ განგაში: IR და UV კომპოზიტური აღმოჩენა, მრავალდიაპაზონიანი ინტელექტუალური ალის ამოცნობის ალგორითმი, უფრო მაღალი მგრძნობიარობა, რაც მნიშვნელოვნად ამცირებს მზის სინათლით და მაღალი ტემპერატურის გამოსხივებით გამოწვეულ ცრუ განგაშებს
- აღმოჩენის დიდი დიაპაზონი: აღმოჩენის მაქსიმალური მანძილი 60 m-ზე მეტია (@0.1m2 n-ჰეპტანის ხანძარი), ხედვის არე -- 120°
- ძლიერი მიზანმიმართულობა: წერტილოვან ინფრაწითელ ალის დეტექტორებთან შედარებით, აქვს უფრო მაღალი მგრძნობიარობა წვადი ნივთიერებებიდან, როგორიცაა წყალბადი, მეტალის მაგნიუმი და ალუმინი, გამოსხივებული ალის მიმართ
- მრავალფეროვანი ინტერფეისები: RS-485, ხანძრის სალტე, 4-20mA დენის მარყუჟი, მრავალარხიანი რელეს გამოსასვლელი, შესაძლებელია NVR-თან, კამერასთან დაკავშირება
ტექნიკური მახასიათებლები
| ტექნიკური მახასიათებლები | |
|---|---|
| ფუნქცია | |
| შეგროვების ტიპი | ალი |
| სენსორის ტიპი | პიროელექტრული სენსორი: 3.8μm, 4.4μm UV სენსორი: 185nm -260nm |
| აღმოჩენის დიაპაზონი | N-ჰეპტანი: 60 m@0.3 m x 0.3 m ბენზინი: 55 m@0.3 m x 0.3 m სპირტი: 50 m@0.3 m x 0.3 m |
| აღმოჩენის მგრძნობიარობა | დონე 1-5 რეგულირებადი |
| რეაგირების დრო | |
| ხედვის კუთხე | ჰორიზონტალური: 120° ვერტიკალური: 120° |
| ინდიკატორი | განგაში: წითელი ინდიკატორი რჩება ანთებული გაუმართაობა: წითელი ინდიკატორი ციმციმებს მუშა რეჟიმი: მწვანე ინდიკატორი ციმციმებს |
| გამომავალი პორტი | 1 x RS-485 1 x სახანძრო მაგისტრალი 1 x 4–20 mA დენის მარყუჟი 3 x რელეს გამოსასვლელი: 1 x სახანძრო სიგნალიზაცია, 1 x გაუმართაობა, 1 x დამხმარე |
| რელეს გამოსასვლელი | კონტაქტების ნომინალური მნიშვნელობა 1A 30 VDC-ზე |
| კვება | |
| სამუშაო ძაბვა | 24 VDC |
| ენერგომოხმარება | |
| გარემო | |
| სამუშაო ტემპერატურა | –25°C to +75°C (–13°F to +167°F) |
| შენახვის ტემპერატურა | –40°C to +80°C (–40°F to +176°F) |
| სამუშაო ტენიანობა | ≤95% RH (კონდენსაციის გარეშე) |
| დაცვა | IP66 |
| კონსტრუქცია | |
| ზომები | 146 mm × 123 mm × 133 mm (5.75" × 4.84" × 5.24") |
| წონა | 1.55 kg (3.42 lb) (სამონტაჟო სამაგრის გარეშე) |
| საკაბელო მილის შესასვლელის ზომა | M20 |
| ფერი | მოწითალო შავი |
| კორპუსის მასალა | ალუმინის შენადნობი (ADC12) |
| აფეთქებაუსაფრთხოობის ნებართვები | ATEX: ll 2 G Ex db llC T6 Gb ll 2 D Ex tb IIIC T80 °C Db IECEx: Ex db llC T6 Gb Ex tb IIIC T80 °C Db (-25 °C ≤ Ta≤ 75 °C ) |
| სერტიფიკატები | CE, UKCA |
