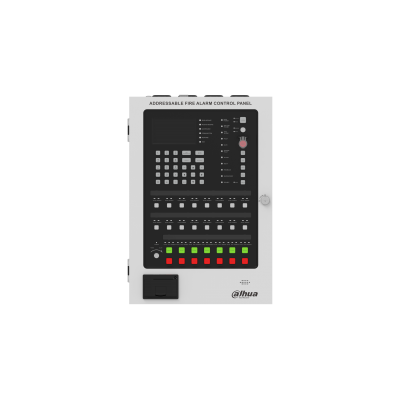

HY-1022R
მისამართული სახანძრო სიგნალიზაციის მართვის პანელი პრინტერის დამატების შესაძლებლობით
მარაგშია
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- A კლასის ტოპოლოგია: ამცირებს გაყვანილობის ხარჯებს და აუმჯობესებს წრედის მდგრადობას.
- ორსადენიანი, პოლარობის გარეშე კავშირი: სისტემა იყენებს ორსადენიან, პოლარობის გარეშე ტექნოლოგიას, რაც გამორიცხავს გარე კვების წყაროს საჭიროებას. ეს აუმჯობესებს საიმედოობას, ამარტივებს გაყვანილობას, ამცირებს ხარჯებს და აადვილებს ტექნიკურ მომსახურებას.
- მომხმარებლისთვის მოსახერხებელი დისპლეი: 4.3-ინჩიანი LCD ეკრანი (480 × 272) გვთავაზობს ინტუიციურ ინტერფეისს სისტემის სრული დაყენებისთვის გარე ინსტრუმენტების გარეშე.
- მოვლენების გაფართოებული ჟურნალი: ისტორიული მოვლენები უსაფრთხოდ ინახება და მათი მოძიება და დაბეჭდვა შესაძლებელია დროისა და ტიპის მიხედვით.
- ინტელექტუალური კვების მართვა: ძირითად და სარეზერვო კვებას შორის ავტომატური გადართვა უზრუნველყოფს სტაბილურ კვებას და აუმჯობესებს სისტემის საიმედოობას.
- ყოვლისმომცველი დაცვა: მოიცავს მოკლე ჩართვის, ღია წრედისა და დენის გადამეტებისგან დაცვას სტაბილური მუშაობისთვის.
ტექნიკური მახასიათებლები
| მართვის პანელის სპეციფიკაცია | |
|---|---|
| სამუშაო ძაბვა | 16V DC–28V DC |
| სისტემის ტევადობა | მაქს. 254 მოწყობილობა ერთ მარყუჟზე |
| ძირითადი კვება | AC90-240V/50Hz, 60Hz |
| სარეზერვო კვება | 2×12V/5Ah ტყვია-მჟავა აკუმულატორი |
| ჟურნალის ჩანაწერი | მაქს. 2048 |
| სახანძრო სიგნალიზაციის ტერმინალი | NO/NC |
| სახანძრო გაუმართაობის ტერმინალი | NO/NC |
| კავშირის მანძილი | მაქს. 1500m |
| მაქს. კასკადი | 128 პანელი RS-485-ის საშუალებით |
| კაბელის მახასიათებლები | 2×1.5 mm² |
| დისპლეი | 480 × 272 4.3’’ LCD ეკრანი |
| პრინტერი (არასავალდებულო) | მიკრო თერმული პრინტერი |
| ზომები | 333.0 mm×115.0 mm×480.0 mm (13.11" × 4.53" × 18.90") |
| სამუშაო ტემპერატურა | –10°C to +40°C (+14°F to +104°F) |
| სამუშაო ტენიანობა | ≤ 95% RH (კონდენსაციის გარეშე) |
| დაცვის კლასი | IP30 |
| წონა | 7 kg 10 kg (2 აკუმულატორით) |
| შესაბამისობის სტანდარტი | EN54-2, EN54-4 |
| სისტემის სპეციფიკაცია | |
| მარყუჟების რაოდენობა | 1 მარყუჟი DHI-HY-1022(R)-ისთვის 2 მარყუჟი DHI-HY-1025(R)-ისთვის |
| ტოპოლოგიის რეჟიმი | კლასი A DHI-HY-1022R და DHI-HY-1025R მოდელებისთვის კლასი B DHI-HY-1022 და DHI-HY-1025 მოდელებისთვის |
| მარყუჟების შესაძლებლობა | მაქს. 254 სენსორი და მოდული თითოეულ მარყუჟზე |
| არასავალდებულო ჩაშენებული მიკრო თერმული პრინტერი | ვარიანტი 1: პრინტერით ნაგულისხმევად ვარიანტი 2: პრინტერის გარეშე ნაგულისხმევად |
| სიმულირებული ზონა | ყოველი 32 მისამართი ქმნის ზონას გამოიყენება მხოლოდ პრინტერიანი პანელებისთვის |
| პანელების კასკადური შეერთება | მაქს. 128 პანელის კასკადური შეერთება |
| გადაწყვეტის ვერიფიკაცია | Dahua Fire (Wisualarm) წინასაგაყიდვო ხელსაწყოს დახმარებით წარმადობის შეზღუდვები კავშირის მანძილი საჭირო აკუმულატორის სპეციფიკაციები |
| კონფიგურირებადი განგაშზე რეაგირება | ControlConfig ხელსაწყოს დახმარებით |
| გადაწყვეტა | ონლაინ გადაწყვეტა: Wisualarm ღრუბლოვანი პლატფორმა ლოკალური გადაწყვეტა: DSS Pro პლატფორმა V8.5-V8.7 (საჭიროა სერვერი) |
| თავსებადი კაბელის სპეციფიკაციები | 2X1.5mm² /2X16AWG |
| კავშირის მანძილი | 1500m (სტანდარტული) - 3000m (გაფართოებადი) |
| სატელეფონო და ტრანსლირების სისტემა | არასავალდებულო პერიფერიული სისტემა |
