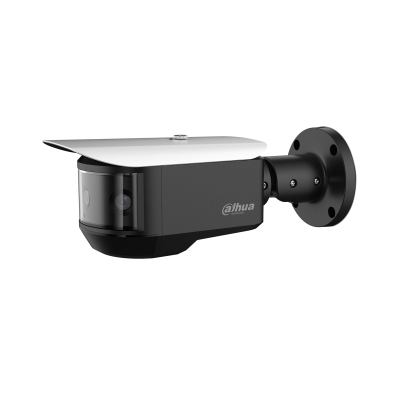

HAC-PFW3601-A180-AC24
3X2MP მრავალსენსორიანი პანორამული HDCVI IR ცილინდრული (Bullet) კამერა
წარმოებიდან მოხსნილი პროდუქტი
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- სამი 1/2.8” 2 მეგაპიქსელიანი პროგრესული სკანირების CMOS
- 1 პანორამული ხედი &3 ცალკეული 2MP ვიდეო გამოსასვლელი ერთდროულად
- მაქს. 15fps@4K,25fps@4M
- 120db ჭეშმარიტი WDR,2D&3D NR
- HDCVI Starlight ტექნოლოგია
- Max.20m IR მანძილი
- IP67&IK10 შეღწევისგან დაცვა
- მაქს. 500m გადაცემა RG59 კოაქსიალური კაბელით
ტექნიკური მახასიათებლები
| კამერა | |
|---|---|
| გამოსახულების სენსორი | სამი 1/2.8" 2MP STARVIS TM CMOS |
| ეფექტური პიქსელები (პანორამა) | 4K(3840x832)/4M(2560x554) |
| სკანირების სისტემა | პროგრესული |
| ელექტრონული ჩამკეტის სიჩქარე | PAL:1/4s~1/100,000s NTSC:1/3s~1/100,000s |
| მინიმალური განათებულობა | 0.005Lux/F1.8( ფერადი), 30IRE,0Lux/F1.8(IR ჩართულია) |
| სიგნალი/ხმაური | 65dB-ზე მეტი |
| IR მანძილი | 20m |
| IR-ის ჩართვა/გამორთვა | ავტომატური (ICR)/ფერადი/შავ-თეთრი |
| IR დიოდები | 6 |
| ობიექტივი | |
| ობიექტივის ტიპი | ფიქსირებული ობიექტივი / ფიქსირებული დიაფრაგმა |
| სამაგრის ტიპი | დაფაზე ჩაშენებული |
| ფოკუსური მანძილი | 3.6mm |
| მაქს. აპერტურა | F1.8 |
| ხედვის კუთხე | H: 180° |
| ფოკუსის მართვა | N/A |
| ფოკუსირების მინ. მანძილი | 500mm 19.7'' |
| DORI მანძილი | |
| შენიშვნა: DORI მანძილი არის მანძილის „ზოგადი სიახლოვე“, რაც აადვილებს თქვენი საჭიროებისთვის შესაფერისი კამერის ზუსტად შერჩევას. DORI მანძილი გამოითვლება სენსორის სპეციფიკაციისა და ლაბორატორიული ტესტის შედეგის საფუძველზე EN 62676-4-ის მიხედვით, რომელიც განსაზღვრავს კრიტერიუმებს შესაბამისად აღმოჩენისთვის, დაკვირვებისთვის, ამოცნობისა და იდენტიფიცირებისთვის. | |
| აღმოჩენა | 25px/m (8px/ft) | 50m(163ft) |
| დაკვირვება | 63px/m (19px/ft) | 20m(65ft) |
| ამოცნობა | 125px/m (38px/ft) | 10m(33ft) |
| იდენტიფიკაცია | 250px/m (76px/ft) | 5m(16ft) |
| ბრუნვა / დახრა / როტაცია | |
| ბრუნვა/დახრა/როტაცია | ჰორიზონტალური ბრუნვა: 0° ~ 360° დახრა: 0° ~ 90° ბრუნვა: 0° ~ 360° |
| ვიდეო | |
| გარჩევადობა | 4K (3840X2160)/4MP(2560×1440) |
| კადრის სიხშირე | PAL:3840×2160@12.5fps,2560x1440@25fps; NTSC:3840×2160@15fps,2560x1440@25fps; |
| ვიდეო გამოსასვლელი | 1 არხი BNC HDCVI პანორამული ვიდეო გამოსასვლელი & 3 არხი BNC 2MP HDCVI ვიდეო გამოსასვლელი |
| დღე/ღამე | ავტომატური (ელექტრონული) / ხელით |
| ეკრანული მენიუ (OSD) | მრავალენოვანი |
| BLC რეჟიმი | BLC / HLC / WDR |
| WDR | 120dB |
| გაძლიერების მართვა | AGC |
| ხმაურის შემცირება | 2D/3D |
| თეთრის ბალანსი | ავტომატური/ხელით |
| ჭკვიანი IR | ავტომატური/ხელით |
| სერტიფიკატები | |
| სერტიფიკატები | CE (EN55032, EN55024, EN50130-4) FCC (CFR 47 FCC Part 15 subpartB, ANSI C63.4-2014) UL (UL60950-1+CAN/CSA C22.2 No.60950-1) |
| ინტერფეისი | |
| განგაშის შესასვლელი/გამოსასვლელი | 2/1 |
| აუდიო ინტერფეისი | 1 არხი აუდიო შესასვლელი(JACK) |
| სატესტო ინტერფეისი | 1 არხი 2-პინიანი CVBS ვიდეო გამოსასვლელი |
| განახლების ინტერფეისი | 1 არხი 4-პინიანი USB შესასვლელი |
| კოდის გადამრთველი | 1 ფიზიკური კოდის გადამრთველი (პრესეტის ვიდეო წყაროს გადართვა) |
| მენიუს პარამეტრები | 1 ხუთმიმართულებიანი ღილაკი |
| ელექტრული | |
| კვება | 24V AC ±25% |
| ენერგომოხმარება | 24W |
| გარემო | |
| სამუშაო პირობები | -30°C ~ +60°C (-22°F ~ +140°F) / 95% RH-ზე ნაკლები * გაშვება უნდა შესრულდეს -30°C-ზე (-22°F) ზემოთ |
| შენახვის პირობები | -30°C ~ +60°C (-22°F ~ +140°F) / 95% RH-ზე ნაკლები |
| შეღწევისგან დაცვა და ანტივანდალური დაცვა | IP67&IK10 |
| კონსტრუქცია | |
| კორპუსი | ალუმინი |
| ზომები | 286mm x 119mmx 106mm(11.26"×4.68"×4.19") |
| ნეტო წონა | 2.05kg (4.5lb) |
| ბრუტო წონა | 2.43kg (5.36lb) |
