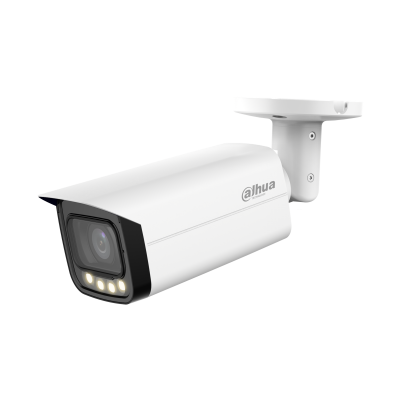

HAC-HFW1509TU-Z-A-LED-DP
5MP Full-color HDCVI მოტორიზებული ვარიფოკალური ცილინდრული (Bullet) კამერა
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- * ქვემოთ მოცემული პარამეტრები და ტექნიკური მონაცემები შეიძლება გამოყენებულ იქნას მხოლოდ 1509-S2 სერიისთვის. * 5MP 16:9 HDCVI კამერის გამოსაყენებლად XVR-ის ჩაშენებული პროგრამული უზრუნველყოფა (firmware) უნდა განახლდეს V4.001.0000001.0.R.200908 ან უფრო ახალ ვერსიამდე.
- მაქს. 25 fps@5MP (16:9 ვიდეო გამოსასვლელი)
- 120 dB ჭეშმარიტი WDR, 3DNR
- 24/7 ფერადი გამოსახულება
- 60 m განათების მანძილი
- CVI/CVBS/AHD/TVI გადართვადი
- ჩაშენებული მიკროფონი
- ავტოფოკუსი, 2.7 mm–13.5 mm მოტორიზებული ობიექტივი
- IP67, AC 24 V/DC 12 V
ტექნიკური მახასიათებლები
| კამერა | |
|---|---|
| გამოსახულების სენსორი | 5MP CMOS |
| მაქს. გარჩევადობა | 2880 (H) × 1620 (V) |
| პიქსელი | 5MP |
| სკანირების სისტემა | პროგრესული |
| ელექტრონული ჩამკეტის სიჩქარე | PAL: 1/3 s–1/100,000 s NTSC: 1/4 s–1/100,000 s |
| სიგნალი/ხმაური | > 65 dB |
| მინ. განათებულობა | 0.001 Lux/F1.2, 0 Lux თეთრი შუქი ჩართულია |
| განათების მანძილი | 60 m (196.9 ft) |
| სანათის ჩართვა/გამორთვა | ავტომატური; ხელით |
| სანათების რაოდენობა | 4 |
| ბრუნვის/დახრის/როტაციის დიაპაზონი | პანორამირება: 0°–360° დახრა: 0°–90° ბრუნვა: 0°–360° |
| ობიექტივი | |
| ობიექტივის ტიპი | მოტორიზებული ვარიფოკალური |
| სამაგრის ტიპი | φ14 |
| ფოკუსური მანძილი | 2.7 mm–13.5 mm |
| მაქს. აპერტურა | F1.2 |
| ხედვის არე | H: 35°–112°; V: 19°–58°; D: 40–137° |
| დიაფრაგმის ტიპი | ფიქსირებული დიაფრაგმა |
| ფოკუსირების მინ. მანძილი | 1.5 m (4.9 ft) |
| DORI მანძილი | |
| ობიექტივი | აღმოჩენა | დაკვირვება | ამოცნობა | იდენტიფიცირება |
| 2.7 mm | 65.2 m (213.9 ft) | 26 m ( 85.3 ft) | 13 m (42.7 ft) | 6.5 m (21.3 ft) |
| 13.5 mm | 186.6 m (612.2 ft) | 74.6 m (244.8 ft) | 37.3 m (122.4 ft) | 18.6 m (61 ft) |
| DORI (აღმოჩენა, დაკვირვება, ამოცნობა, იდენტიფიცირება) არის სტანდარტული სისტემა (EN-62676-4) იმ უნარის განსასაზღვრად, რომლითაც ვიდეოს მნახველ პირს შეუძლია გაარჩიოს პირები ან ობიექტები დაფარულ ზონაში. ამ ცხრილში მოცემული რიცხვები არ ასახავს ინტელექტუალური ფუნქციის მანძილებს. ინტელექტუალური ფუნქციების მანძილებისთვის იხილეთ მონტაჟისა და გამართვის სახელმძღვანელო/პროექტის დაპროექტების ხელსაწყო. | |
| ვიდეო | |
| კადრის სიხშირე | CVI: PAL: 5M@25 fps; 4M@25 fps; 1080p@25 fps NTSC: 5M@25 fps; 4M@30 fps; 1080p@30 fps AHD: PAL: 4M@25 fps; NTSC: 4M@30 fps TVI: PAL: 4M@25 fps; NTSC: 4M@30 fps CVBS: PAL: 960H; NTSC: 960H |
| გარჩევადობა | 5M (2880 × 1620); 4M (2560 × 1440); 1080p (1920 × 1080); 960H (960 × 576/960 × 480) |
| BLC | BLC/HLC/WDR/HLC-Pro |
| WDR | 120 dB |
| თეთრის ბალანსი | ავტომატური; არეს WB |
| გაძლიერების მართვა | ავტომატური; ხელით |
| ხმაურის შემცირება | 3D NR |
| ჭკვიანი განათება | დიახ |
| სარკისებური ასახვა | გამორთ./ჩართ. |
| კონფიდენციალური ზონების დაფარვა | გამორთვა/ჩართვა (8 არე, მართკუთხედი) |
| სერტიფიკატები | |
| სერტიფიკატები | CE (EN55032, EN55024, EN50130-4,EN60950-1) FCC (CFR 47 FCC Part 15 subpartB, ANSI C63.4-2014) UL (UL60950-1+CAN/CSA C22.2 No.60950-1) |
| პორტი | |
| ვიდეო გამოსასვლელი | CVI/TVI/AHD/CVBS ვიდეო გამოსასვლელის არჩევანი ერთი BNC პორტით |
| აუდიო შესასვლელი | ერთარხიანი ჩაშენებული მიკროფონი |
| კვება | |
| კვება | DC12 V±10%; AC24 V±25% |
| ენერგომოხმარება | მაქს. 14.92 W (12 V DC, თბილი შუქი ჩართულია) |
| გარემო | |
| სამუშაო ტემპერატურა | –30 °C to +60 °C (–22 °F to 140 °F); |
| შენახვის ტემპერატურა | –30 °C to +60 °C (–22 °F to 140 °F); |
| დაცვის კლასი | IP67 |
| კონსტრუქცია | |
| კორპუსი | სრულად ლითონის კორპუსი |
| კამერის ზომები | 244.1 mm × 90.4 mm × 90.4 mm (9.61" × 3.56" × 3.56") |
| ნეტო წონა | 0.82 kg (1.81 lb) |
| ბრუტო წონა | 1.07 kg (2.36 lb) |
