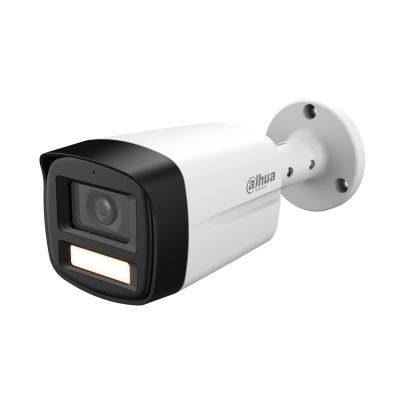

HAC-HFW1509TLM(-A)-LED
5MP Full-color HDCVI ფიქსირებული ფოკუსის ცილინდრული (Bullet) კამერა
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- * ქვემოთ მოცემული პარამეტრები და ტექნიკური მონაცემები გამოიყენება მხოლოდ 1509-S3 სერიისთვის.
- *5MP 16:9 HDCVI კამერის გამოსაყენებლად XVR-ის ჩაშენებული პროგრამული უზრუნველყოფა (firmware) უნდა განახლდეს V4.001.0000001.0.R.200908 ან უფრო ახალ ვერსიამდე
- მაქს. 25 fps@5MP (16:9 ვიდეო გამოსასვლელი)
- Super Adapt, 120 dB ჭეშმარიტი WDR, 3D NR
- 24/7 ფერადი გამოსახულება
- ჭკვიანი განათება+
- ჭკვიანი არეალის განათება
- ჩაშენებული მიკროფონი
- 40 m განათების მანძილი
- CVI/CVBS/AHD/TVI გადართვადი
- 3.6 mm ფიქსირებული ობიექტივი (2.8 mm არჩევითი)
- IP67, 12 VDC
ტექნიკური მახასიათებლები
| კამერა | |
|---|---|
| გამოსახულების სენსორი | 5 MP CMOS |
| მაქს. გარჩევადობა | 2880 (H) × 1620 (V) |
| სკანირების სისტემა | პროგრესული |
| ელექტრონული ჩამკეტის სიჩქარე | PAL: 1/3 s–1/100,000 s; NTSC: 1/4 s–1/100,000 s |
| მინ. განათებულობა | 0.0005 lux@F1.0 (ფერადი, 30 IRE) 0 lux (სანათი ჩართულია) |
| სიგნალი/ხმაური | >65 dB |
| განათების მანძილი | 40 m (131 ft) |
| სანათის ჩართვა/გამორთვა | ავტომატური/ხელით |
| სანათების რაოდენობა | 4 (თბილი შუქი) |
| კუთხის რეგულირება | პანორამირება: 0°–360° დახრა: 0°–90° ბრუნვა: 0°–360° |
| ობიექტივი | |
| ობიექტივის ტიპი | ფიქსირებული ფოკუსის |
| ავტოფოკუსი | არა |
| ობიექტივის სამაგრი | M12 |
| ფოკუსური მანძილი | 2.8 mm; 3.6 mm |
| მაქს. აპერტურა | F1.0 |
| ხედვის არე | 2.8 mm: H: 112°; V: 57°; D: 132° 3.6 mm: H: 88°; V: 46°; D: 104° |
| დიაფრაგმის მართვა | ფიქსირებული |
| ფოკუსირების მინ. მანძილი | 2.8 mm: 2 m (6.56 ft) 3.6 mm: 2.3 m (7.55 ft) |
| DORI მანძილი | ობიექტივი | აღმოჩენა | დაკვირვება | ამოცნობა | იდენტიფიცირება |
| 2.8 mm | 67.4 m ( 221.13 ft) | 27.0 m ( 88.58 ft) | 13.5 m ( 44.29 ft) | 6.7 m ( 21.98 ft) |
| 3.6 mm | 80.0 m ( 262.47 ft) | 32.0 m ( 104.99 ft) | 16.0 m ( 52.49 ft) | 8.0 m ( 26.25 ft) |
| *DORI (აღმოჩენა, დაკვირვება, ამოცნობა, იდენტიფიცირება) არის სტანდარტული სისტემა (EN-62676-4) იმ შესაძლებლობის განსასაზღვრად, რომლითაც ვიდეოს მნახველ ადამიანს შეუძლია გაარჩიოს ადამიანები ან ობიექტები დაფარულ არეში. ამ ცხრილში მოცემული რიცხვები არ ასახავს ინტელექტუალური ფუნქციის მანძილებს. ინტელექტუალური ფუნქციების მანძილებისთვის იხილეთ მონტაჟისა და გამართვის სახელმძღვანელო/პროექტის დაპროექტების ხელსაწყო. | |
| ვიდეო | |
| ვიდეოს კადრის სიხშირე | CVI: PAL: 5M@25 fps; 5M@12.5 fps; 4M@25 fps; 1080p@25 fps NTSC: 5M@25 fps; 5M@10 fps; 4M@30 fps; 1080p@30 fps AHD: PAL: 4M@25 fps NTSC: 4M@30 fps TVI: PAL: 5M 16:9@20 fps; 4M@25 fps NTSC: 5M 16:9@20 fps; 4M@30 fps CVBS: PAL: 960H NTSC: 960H |
| გარჩევადობა | 5M (2880 × 1620); TVI 5M 16:9 (2960 × 1665); 4M (2560 × 1440); 1080p (1920 × 1080); 960H (960 × 576/960 × 480) |
| დღე/ღამე | ფერადი |
| BLC | BLC; HLC; WDR; HLC-Pro |
| WDR | 120 dB |
| თეთრის ბალანსი | ავტომატური; არეს თეთრის ბალანსი |
| გაძლიერების მართვა | ავტომატური/ხელით |
| ხმაურის შემცირება | 3D NR |
| განათების რეჟიმი | ჭკვიანი განათება |
| ნისლის მოცილება | ელექტრონული ნისლის მოცილება |
| ციფრული ზუმი | 4× |
| სარკისებური ასახვა | დიახ |
| კონფიდენციალური ზონების დაფარვა | გამორთვა/ჩართვა (8 არე, მართკუთხედი) |
| ხმის აღქმის მანძილი | 8 m (26.25 ft) |
| სერტიფიკატები | |
| სერტიფიკატები | CE-LVD: EN 62368-1; CE-EMC: EN 55032; EN 55035; |
| აუდიო | |
| ჩაშენებული მიკროფონი | დიახ |
| პორტები | |
| ვიდეო გამოსასვლელი | CVI/TVI/AHD/CVBS ვიდეო გამოსასვლელის არჩევანი ერთი BNC პორტით |
| კვება | |
| კვება | 12 VDC ± 30% (რეკომენდებულია კვების ადაპტერის გამოყენება ერთი კამერის კვებისთვის) |
| ენერგომოხმარება | მაქს. 9 W (12 VDC, LED ჩართულია) |
| გარემო | |
| სამუშაო ტემპერატურა | –40 °C to +60 °C (–40 °F to +140 °F) |
| სამუშაო ტენიანობა | |
| შენახვის ტემპერატურა | –40 °C to +60 °C (–40 °F to +140 °F) |
| შენახვის ტენიანობა | |
| დაცვა | IP67 |
| ანტიკოროზიული კლასი | საბაზისო დაცვა |
| კონსტრუქცია | |
| კორპუსის მასალა | ლითონის წინა საფარი + პლასტმასის უკანა ნაწილი + ლითონის სამაგრი |
| პროდუქტის ზომები | 198.4 mm × 80.2 mm × 76.2 mm (7.81" × 3.16" × 3.00") (L × W × H) |
| ნეტო წონა | 0.31 kg (0.68 lb) |
| ბრუტო წონა | 0.48 kg (1.06 lb) |
| მონტაჟი | კედელზე; ჭერზე; ვერტიკალურ ბოძზე |
