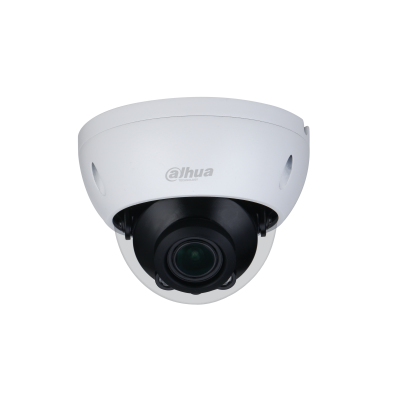

HAC-HDBW2501R-Z
5MP Starlight HDCVI IR გუმბათოვანი (Dome) კამერა
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- * ქვემოთ მოცემული პარამეტრები და ტექნიკური მონაცემები შეიძლება გამოყენებულ იქნას მხოლოდ 2501-S2 სერიისთვის. * 5MP 16:9 HDCVI კამერის გამოსაყენებლად XVR-ის ჩაშენებული პროგრამული უზრუნველყოფა (firmware) უნდა განახლდეს V4.001.0000001.0.R.200908 ან უფრო ახალ ვერსიამდე.
- მაქს. 25 fps@5MP (16:9 ვიდეო გამოსასვლელი)
- Starlight, 120 dB ნამდვილი WDR, 3D NR
- CVI/CVBS/AHD/TVI გადართვადი
- 2.7 mm–13.5 mm მოტორიზებული ობიექტივი
- მაქს. IR სიგრძე 30 m, ჭკვიანი IR
- IP67, IK10, 12V DC±30%
ტექნიკური მახასიათებლები
| კამერა | |
|---|---|
| გამოსახულების სენსორი | 1/2.7 დუიმი CMOS |
| მაქს. გარჩევადობა | 2880 (H) × 1620 (V) |
| პიქსელი | 5MP |
| სკანირების სისტემა | პროგრესული |
| ელექტრონული ჩამკეტის სიჩქარე | PAL: 1/3 s–1/100,000 s NTSC: 1/4 s–1/100,000 s |
| სიგნალი/ხმაური | > 65 dB |
| მინ. განათებულობა | 0.001 Lux/F1.6; 30IRE; 0 Lux IR on |
| განათების მანძილი | 30 m (98.4 ft) |
| სანათის ჩართვა/გამორთვა | ავტომატური; ხელით |
| სანათების რაოდენობა | 2 |
| ბრუნვის/დახრის/როტაციის დიაპაზონი | ჰორიზონტალური ბრუნვა: 0°–355° დახრა: 0°–75° ბრუნვა: 0°–355° |
| ობიექტივი | |
| ობიექტივის ტიპი | მოტორიზებული ვარიფოკალური |
| ავტოფოკუსი | დიახ |
| სამაგრის ტიპი | φ14 |
| ფოკუსური მანძილი | 2.7 mm–13.5 mm |
| მაქს. აპერტურა | F1.6 |
| ხედვის არე | ჰორიზონტალური: 31.4°–113° ვერტიკალური: 17.6°–58° დიაგონალი: 36°–138° |
| დიაფრაგმის ტიპი | ფიქსირებული დიაფრაგმა |
| ფოკუსირების მინ. მანძილი | 0.8 m (2.6 ft) |
| DORI მანძილი | |
| ობიექტივი | აღმოჩენა | დაკვირვება | ამოცნობა | იდენტიფიცირება |
| 2.7mm | 64.0 m (210.0 ft) | 25.6 m (84.0 ft) | 12.8 m (42.0 ft) | 6.4 m (21.0 ft) |
| 13.5mm | 210.0 m (689.0 ft) | 84.0 m (275.6 ft) | 42.0 m (137.8 ft) | 21.0 m (68.9 ft) |
| DORI (აღმოჩენა, დაკვირვება, ამოცნობა, იდენტიფიცირება) არის სტანდარტული სისტემა (EN-62676-4) იმ უნარის განსასაზღვრად, რომლითაც ვიდეოს მნახველ პირს შეუძლია გაარჩიოს პირები ან ობიექტები დაფარულ ზონაში. ამ ცხრილში მოცემული რიცხვები არ ასახავს ინტელექტუალური ფუნქციის მანძილებს. ინტელექტუალური ფუნქციების მანძილებისთვის იხილეთ მონტაჟისა და გამართვის სახელმძღვანელო/პროექტის დაპროექტების ხელსაწყო. | |
| ვიდეო | |
| კადრის სიხშირე | CVI: PAL: 5M@25 fps; 4M@25 fps; 1080p@25 fps NTSC: 5M@25 fps; 4M@30 fps; 1080p@30 fps AHD: PAL: 4M@25 fps NTSC: 4M@30 fps TVI: PAL: 4M@25 fps NTSC: 4M@30 fps CVBS: PAL: 960H NTSC: 960H |
| გარჩევადობა | 5M (2880 × 1620); 4M (2560 × 1440); 1080p (1920 × 1080); 960H (960 × 576/960 × 480) |
| დღე/ღამე | ავტომატური გადართვა ICR-ით |
| BLC | BLC/HLC/HLC-Pro/WDR |
| WDR | 120 dB |
| თეთრის ბალანსი | ავტომატური; ხელით |
| გაძლიერების მართვა | ავტომატური; ხელით |
| ხმაურის შემცირება | 3D NR |
| ჭკვიანი განათება | დიახ |
| ციფრული ზუმი | 4x |
| ნისლის მოცილება | ელექტრონული ნისლის მოცილება |
| სარკისებური ასახვა | გამორთ./ჩართ. |
| კონფიდენციალური ზონების დაფარვა | გამორთვა/ჩართვა (8 არე, მართკუთხედი) |
| სერტიფიკატები | |
| სერტიფიკატები | CE (EN55032:2015, EN61000-3-2:2014, EN61000-3-3:2013, EN55024:2010+A1:2015, EN55035:2017, EN50130-4:2011+A1:2014, EN623681:2014+A11:2017) FCC (CFR 47 FCC Part 15 subpartB, ANSI C63.4-2014) UL (UL60950-1+CAN/CSA C22.2 No.60950-1) |
| პორტები | |
| ვიდეო გამოსასვლელი | CVI/TVI/AHD/CVBS ვიდეო გამოსასვლელის არჩევანი ერთი BNC პორტით (DIP გადამრთველი) |
| კვება | |
| კვება | 12V DC ±30% |
| ენერგომოხმარება | მაქს. 6.6W (12V DC, IR ჩართულია) |
| გარემო | |
| სამუშაო ტემპერატურა | –30°C-დან +60°C-მდე (–22°F-დან +140°F-მდე); (კონდენსაციის გარეშე) |
| შენახვის ტემპერატურა | –30°C-დან +60°C-მდე (–22°F-დან +140°F-მდე); (კონდენსაციის გარეშე) |
| დაცვის კლასი | IP67; IK10 |
| კონსტრუქცია | |
| კორპუსი | სრულად ლითონის კორპუსი |
| კამერის ზომები | φ122 mm × 88.9 mm (φ4.8" × 3.5") |
| ნეტო წონა | 0.47 kg (1.04 lb) |
| ბრუტო წონა | 0.64 kg (1.40 lb) |
