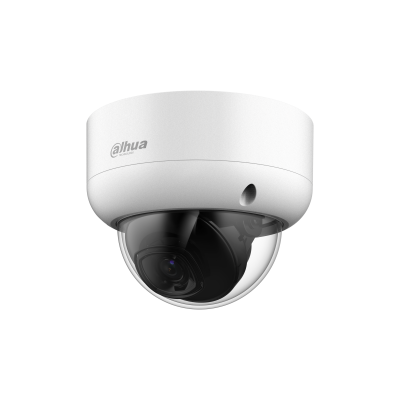

HAC-HDBW1801EA-A
4K IR HDCVI ფიქსირებული ფოკუსის ანტივანდალური გუმბათოვანი (Dome) კამერა
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- * ქვემოთ მოცემული პარამეტრები და ტექნიკური მონაცემები გამოიყენება მხოლოდ 1801-S3 სერიისთვის.
- * TVI აუდიოს გამოსაყენებლად HDCVI კამერის ჩაშენებული პროგრამული უზრუნველყოფა (firmware) უნდა განახლდეს V1.001.0000001.0.R.20251204 ან უფრო ახალ ვერსიამდე.
- მაქს. 15 fps@4K
- ჭკვიანი IR განათება.
- 40 m განათების მანძილი.
- Super Adapt.
- ჩაშენებული მიკროფონი.
- 3.6 mm ფიქსირებული ობიექტივი (2.8 mm არჩევითი).
- CVI/CVBS/AHD/TVI გადართვადი.
- IP67, IK10, 12 VDC.
ტექნიკური მახასიათებლები
| კამერა | |
|---|---|
| გამოსახულების სენსორი | 4K CMOS |
| მაქს. გარჩევადობა | 3840 (H) × 2160 (V) |
| სკანირების სისტემა | პროგრესული |
| ელექტრონული ჩამკეტის სიჩქარე | PAL: 1/25 s–1/100,000 s NTSC: 1/30 s–1/100,000 s |
| მინ. განათებულობა | 0.01 lux@F2.0 (ფერადი, 30 IRE) 0.001 lux@F2.0 (შავ-თეთრი, 30 IRE) 0 lux (სანათი ჩართულია) |
| სიგნალი/ხმაური | >65 dB |
| განათების მანძილი | IR: 40 m (131.23 ft) |
| სანათის ჩართვა/გამორთვა | ავტომატური/ხელით |
| სანათების რაოდენობა | 3 (IR შუქი) |
| კუთხის რეგულირება | ჰორიზონტალური ბრუნვა: 0°–355° დახრა: 0°–80° ბრუნვა: 0°–355° |
| ობიექტივი | |
| ობიექტივის ტიპი | ფიქსირებული ფოკუსის |
| ობიექტივის სამაგრი | M12 |
| ფოკუსური მანძილი | 2.8 mm; 3.6 mm |
| მაქს. აპერტურა | F2.0 |
| ხედვის არე | 2.8 mm: H: 105.5°; V: 56.5°; D: 125.3° 3.6 mm: H: 86.8°; V: 44.6°; D: 104.5° |
| დიაფრაგმის მართვა | ფიქსირებული |
| ფოკუსირების მინ. მანძილი | 2.8 mm: 1.3 m (4.27 ft) 3.6 mm: 2.1 m (6.89 ft) |
| DORI მანძილი | ობიექტივი | აღმოჩენა | დაკვირვება | ამოცნობა | იდენტიფიცირება |
| 2.8 mm | 88.0 m ( 288.71 ft) | 35.2 m ( 115.49 ft) | 17.6 m ( 57.74 ft) | 8.8 m ( 28.87 ft) |
| 3.6 mm | 113.6 m ( 372.70 ft) | 45.4 m ( 148.95 ft) | 22.7 m ( 74.48 ft) | 11.4 m ( 37.40 ft) |
| *DORI (აღმოჩენა, დაკვირვება, ამოცნობა, იდენტიფიცირება) არის სტანდარტული სისტემა (EN-62676-4) იმ შესაძლებლობის განსასაზღვრად, რომლითაც ვიდეოს მნახველ ადამიანს შეუძლია გაარჩიოს ადამიანები ან ობიექტები დაფარულ არეში. ამ ცხრილში მოცემული რიცხვები არ ასახავს ინტელექტუალური ფუნქციის მანძილებს. ინტელექტუალური ფუნქციების მანძილებისთვის იხილეთ მონტაჟისა და გამართვის სახელმძღვანელო/პროექტის დაპროექტების ხელსაწყო. | |
| ვიდეო | |
| ვიდეოს კადრის სიხშირე | CVI: PAL: 4K@15 fps; NTSC: 4K@15 fps; AHD: PAL: 4K@15 fps; NTSC: 4K@15 fps; TVI: PAL: 4K@15 fps; NTSC: 4K@15 fps; CVBS: PAL: 960H NTSC: 960H |
| გარჩევადობა | 4K (3840 × 2160); 960H (960 × 576/960 × 480) |
| დღე/ღამე | ავტომატური (ICR)/ფერადი/შავ-თეთრი |
| BLC | BLC; HLC; WDR |
| WDR | WDR |
| თეთრის ბალანსი | ავტომატური |
| გაძლიერების მართვა | ავტომატური |
| ხმაურის შემცირება | 3D NR |
| განათების რეჟიმი | ჭკვიანი IR |
| სარკისებური ასახვა | დიახ |
| სერტიფიკატები | |
| სერტიფიკატები | CE-LVD: EN 62368-1; CE-EMC: EN 55032; EN 55035; |
| აუდიო | |
| ჩაშენებული მიკროფონი | დიახ |
| კამერის აუდიო | CVI; TVI |
| ხმის აღქმის მანძილი | 8 m (26.25 ft) |
| პორტები | |
| ვიდეო გამოსასვლელი | CVI/TVI/AHD/CVBS ვიდეო გამოსასვლელის არჩევანი ერთი BNC პორტით (DIP გადამრთველი) |
| კვება | |
| კვება | 12 VDC (±30%) |
| ენერგომოხმარება | მაქს. 2.8 W (12 VDC, IR ჩართულია) |
| გარემო | |
| სამუშაო ტემპერატურა | –40 °C to +60 °C (–40 °F to +140 °F) |
| სამუშაო ტენიანობა | |
| შენახვის ტემპერატურა | –40 °C to +60 °C (–40 °F to +140 °F) |
| შენახვის ტენიანობა | |
| დაცვა | IP67;IK10 |
| ანტიკოროზიული კლასი | ძირითადი დაცვა *პროდუქტები დაპროექტებულია ზოგადი გამოყენებისთვის და გამოიყენება თვით იმ არეებშიც, სადაც არ არის ანტიკოროზიული დაცვის სპეციალური მოთხოვნები. |
| კონსტრუქცია | |
| კორპუსის მასალა | ლითონი |
| პროდუქტის ზომები | Φ112.0 mm × 89.1 mm (Φ4.41" × 3.51") |
| ნეტო წონა | 0.44 kg (0.97 lb) |
| ბრუტო წონა | 0.62 kg (1.37 lb) |
| მონტაჟი | კედელზე; ჭერზე; ვერტიკალურ ბოძზე |
