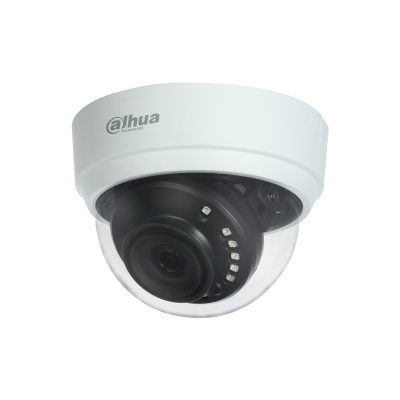

HAC-D1A21
2MP HDCVI IR გუმბათოვანი (Dome) კამერა
წარმოებიდან მოხსნილი პროდუქტი
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- მაქს. 30 fps@1080p
- CVI/CVBS/AHD/TVI გადართვადი
- 3.6 mm ფიქსირებული ობიექტივი (2.8 mm არჩევითი)
- მაქს. IR სიგრძე 20 m, ჭკვიანი IR
- 12 VDC
ტექნიკური მახასიათებლები
| კამერა | |
|---|---|
| პიქსელი | 2 MP |
| გამოსახულების სენსორი | 2MP CMOS |
| მაქს. გარჩევადობა | 1920 (H) × 1080 (V) |
| სკანირების სისტემა | პროგრესული |
| ელექტრონული ჩამკეტის სიჩქარე | PAL: 1/25 s–1/100,000 s NTSC: 1/30 s–1/100,000 s |
| მინ. განათებულობა | 0.04 lux@F2.0 (ფერადი, 30 IRE) 0.004 lux@F2.0 (შავ-თეთრი, 30 IRE) 0 lux (სანათი ჩართულია) |
| სიგნალი/ხმაური | > 65 dB |
| განათების მანძილი | 20 m (65.62 ft) |
| სანათის ჩართვა/გამორთვა | ავტომატური/ხელით |
| სანათების რაოდენობა | 12 (IR შუქი) |
| ბრუნვის/დახრის/როტაციის დიაპაზონი | ჰორიზონტალური ბრუნვა: 0°–355° დახრა: 0°–75° ბრუნვა: 0°–355° |
| ობიექტივი | |
| ობიექტივის ტიპი | ფიქსირებული ფოკუსის |
| ობიექტივის სამაგრი | M12 |
| ფოკუსური მანძილი | 2.8 mm; 3.6 mm |
| მაქს. აპერტურა | F2.0 |
| ხედვის არე | 2.8 mm: H: 100°; V: 53°; D: 120° 3.6 mm: H: 82°; V: 42°; D: 98° |
| დიაფრაგმის მართვა | ფიქსირებული |
| ფოკუსირების მინ. მანძილი | 2.8 mm: 0.6 m (1.97 ft) 3.6 mm: 1.0 m (3.28 ft) |
| DORI მანძილი | |
| ობიექტივი | აღმოჩენა | დაკვირვება | ამოცნობა | იდენტიფიცირება |
| 2.8 mm | 46.9 m (153.87 ft) | 18.8 m (61.68 ft) | 9.4 m (30.84 ft) | 4.7 m (15.42 ft) |
| 3.6 mm | 60.9 m (199.80 ft) | 24.3 m (79.72 ft) | 12.2 m (40.03 ft) | 6.1 m (20.01 ft) |
| DORI (აღმოჩენა, დაკვირვება, ამოცნობა, იდენტიფიცირება) არის სტანდარტული სისტემა (EN-62676-4) იმ უნარის განსასაზღვრად, რომლითაც ვიდეოს მნახველ პირს შეუძლია გაარჩიოს პირები ან ობიექტები დაფარულ ზონაში. ამ ცხრილში მოცემული რიცხვები არ ასახავს ინტელექტუალური ფუნქციის მანძილებს. ინტელექტუალური ფუნქციების მანძილებისთვის იხილეთ მონტაჟისა და გამართვის სახელმძღვანელო/პროექტის დაპროექტების ხელსაწყო. | |
| ვიდეო | |
| ვიდეოს კადრის სიხშირე | CVI: PAL: 1080p@25 fps; 720p@25 fps NTSC: 1080p@30 fps; 720p@30 fps TVI: PAL: 1080p@25 fps; 720p@25 fps NTSC: 1080p@30 fps; 720p@30 fps AHD: PAL: 1080p@25 fps; 720p@25 fps NTSC: 1080p@30 fps; 720p@30 fps CVBS: PAL: 960H NTSC: 960H |
| გარჩევადობა | 1080p (1920 × 1080); 720p (1280 × 720); 960H (960 × 576/960 × 480) |
| დღე/ღამე | ავტომატური (ICR)/ფერადი/შავ-თეთრი |
| BLC | BLC; HLC; DWDR |
| WDR | DWDR |
| თეთრის ბალანსი | ავტომატური; არეს თეთრის ბალანსი |
| გაძლიერების მართვა | ავტომატური/ხელით |
| ხმაურის შემცირება | 2D NR |
| ჭკვიანი განათება | დიახ |
| სარკისებური ასახვა | დიახ |
| კონფიდენციალური ზონების დაფარვა | გამორთვა/ჩართვა (8 არე, მართკუთხედი) |
| სერტიფიკატები | |
| სერტიფიკატები | CE (EN55032:2015, EN61000-3-2:2014, EN61000-3-3:2013, EN55024:2010+A1:2015, EN55035:2017, EN50130-4:2011+A1:2014, EN62368-1:2014+A11:2017) FCC (CFR 47 FCC Part 15 subpartB, ANSI C63.4-2014) |
| პორტები | |
| ვიდეო გამოსასვლელი | CVI/TVI/AHD/CVBS ვიდეო გამოსასვლელის არჩევანი ერთი BNC პორტით |
| კვება | |
| კვება | 12 VDC ± 30% |
| ენერგომოხმარება | მაქს. 3 W (12 VDC, IR ჩართულია) |
| გარემო | |
| სამუშაო ტემპერატურა | –40 °C to +60 °C (–40 °F to 140 °F) |
| სამუშაო ტენიანობა | |
| შენახვის ტემპერატურა | –40 °C to +60 °C (–40 °F to +140 °F) |
| კონსტრუქცია | |
| კორპუსი | პლასტმასი |
| პროდუქტის ზომები | Φ100 mm × 74.1 mm (Φ3.94" × 2.92") |
| შეფუთვის ზომები | 137 mm × 136 mm × 113 mm (5.39" × 5.35" × 4.45") |
| ნეტო წონა | 0.14 kg (0.31 lb) |
| ბრუტო წონა | 0.24 kg (0.53 lb) |
| მონტაჟი | კედლის სამაგრი; ჭერის სამაგრი; ჰორიზონტალური ბოძის სამაგრი |
