ASGB6XXXH-X

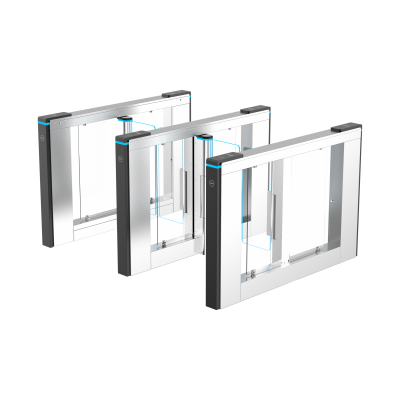

Dahua Swing Barrier (Right, no hole, Outdoor) -DHI-ASGB610XH-R
კატალოგში გახსნა · მარაგი და ჩემი სიაგაქვთ ტექნიკური კითხვა? HuaBot — Dahua-ს ტექნიკური ასისტენტი (ინგლისურად) · ან მოგვწერეთ: [email protected]
აღწერა
- The cabinet is made of SUS304 stainless steel with a thickness of 1.5 mm (0.06").
- Equipped with side panels built of tempered glass.
- Width: 600 to 1500 mm (23.62" to 59.06") for acrylic arms, 600 to 1,500 mm (23.62" to 59.06") for stainless steel arms, and 600 to 900 mm (23.62" to 35.43") for tempered glass arms.
- Height from ground: 885 mm (34.84") for acrylic arms and stainless steel arms, and 1,200 mm (47.24") for tempered glass arms.
- Supports acrylic swing arms and display the barrier status in 7 colors:red,blue,green,while,rose,yellow,and cyan.
- Provides a 12 VDC, 2 A power to compatible peripherals.
- Includes a brushless DC motor. Mean Cycles Between Failures (MCBF) is greater than 12 million cycles.
- Features people counting.
- Integrates both mechanical and radar-based detection anti-squeeze protection.
- Features a normally open mode for fire emergencies.
- Offers 9 configurable passing modes, such as authorized access, free passage and no entry.
- Supports adjustment of the opening and closing speed, passing time, and closing delay.
- Triggers sound and light alarms for events including intrusion, tailing, reverse entry, loitering, abnormal unlock, barrier jumping, barrier failure, and radar faults.
- Utilizes IC card authentication and can integrate optional modules for face recognition, fingerprint scanning, or QR code verification.
- Optional remote control for remote unlock.
ტექნიკური მახასიათებლები
| ძირითადი | |
|---|---|
| პროდუქტის ტიპი | საქანი ბარიერი |
| ზედა სახურავის სისქე | 1.5 mm (0.06") |
| ჩარჩოს სისქე | Main frame: 1.5 mm (0.06"); Others: 1.2 mm (0.05") |
| სახის მოდულის სამონტაჟო ხვრელების რაოდენობა | 0 |
| ბარიერის სტანდარტული სიმაღლე | Stainless steel arm: 885 mm (34.84"); Acrylic arm: 885 mm (34.84")(included); Tempered glass arm: 1200 mm (47.24") |
| მორგებული ბარიერის მაქს. სიმაღლე | Tempered glass: 1800 mm (70.87") |
| ძრავის ტიპი | უჯაგრისო მუდმივი დენის ძრავა |
| დაშვების კონტროლერების რაოდენობა | 1 |
| ტურნიკეტის ბარათის წამკითხველების რაოდენობა | 0 |
| Number of Laser Radars | 14 |
| მდგომარეობის ინდიკატორი | Adjustable indicator color, default settings: Solid blue: working; Flashing red: abnormal; Flashing green: authorized; Solid green: normally open |
| დინამიკი | დიახ |
| ხმოვანი მინიშნება | დიახ |
| კაბინეტის მასალა | SUS304 |
| Side Panel Material | Tempered Glass |
| ზედაპირის დამუშავება | უჟანგავი ფოლადის მელნით ამოტვიფვრა |
| დისტანციური მართვა | დიახ (არასავალდებულო) |
| Cabinet Type | Right swing barrier |
| წარმადობა | |
| ბარიერის მასალა | Default:Acrylic;Optional:Tempered glass;Optional:Stainless Steel |
| MCBF | ≥12 million times |
| ბარათის წაკითხვის მანძილი | 0 cm–5.5 cm (0"–2.17") |
| მორგებადი გასასვლელის მაქს. სიგანე | Stainless steel arm: 1500 mm (59.06") Acrylic arm: 1500 mm (59.06") Tempered glass arm: 900 mm (35.43") |
| გავლის სიჩქარე | 20 people/minute–60 people/minute (affected by personnel conditions and passage mode) |
| კარის გაღების/ჩაკეტვის სიჩქარე | ≥0.5 s |
| ფუნქციები | |
| ვერიფიკაციის მეთოდი | Card;Remote |
| RFID | |
| ბარათის ტიპი | IC ბარათი |
| მოდულაციის ტიპი | ASK |
| სიხშირული დიაპაზონი | 13.56 MHz |
| მაქს. გადაცემის სიმძლავრე | 42 dBuA/m @10 m |
| მოცულობა | |
| მომხმარებლების მოცულობა | 100,000 |
| ბარათების მოცულობა | 100,000 |
| ჩანაწერების მოცულობა | 100,000 |
| პორტები | |
| კვების გამომავალი პორტი | Yes, 1 × 12 VDC 2 A |
| ქსელური პორტი | 1 × 10/100 Mbps adaptive Ethernet port |
| RS-485 | 1 |
| RS-232 | 1 |
| სახანძრო პორტი | 1 (ციფრული სიდიდე) |
| შესასვლელის კარის გაღების პორტი | 1 (ციფრული სიდიდე) |
| გასვლისას კარის გაღების პორტი | 1 (ციფრული სიდიდე) |
| განგაში | |
| დადგენილ დროზე მეტხანს დარჩენის განგაში | დიახ |
| უკან მიყოლების განგაში | დიახ |
| ზონაში შეჭრა | დიახ |
| ზონაში საპირისპირო შეჭრის განგაში | დიახ |
| ბარიერზე გადახტომის განგაში | დიახ |
| კარის ანომალიური გაღების განგაში | დიახ |
| ზოგადი | |
| კვება | 100–240 VAC, 3.0 A |
| სერია | ASGB6 Series |
| დაცვა | IPX4 |
| ენერგომოხმარება | ≤10 W (standby), ≤150 W (working) |
| პროდუქტის ზომები | 1,500 mm × 120 mm × 1,000 mm (59.06" × 4.72" × 39.37") (L × W × H) |
| მოდულის გამოშვერილი ნაწილის ზომა | 80 mm (3.15") |
| შეფუთვის ზომები | 1632 mm × 387 mm × 1098 mm (64.25" × 15.24" × 43.23") (L × W × H) |
| ბრუტო წონა | 103 kg (227.08 lb) |
| სამუშაო ტემპერატურა | –25 °C to +70 °C (–13 °F to +158 °F) |
| სამუშაო ტენიანობა | 10%–95% (non-condensing) |
| სამუშაო გარემო | გარე |
| შენახვის ტემპერატურა | 0 °C to +40 °C (+32 °F to +104 °F) |
| შენახვის ტენიანობა | 40%–65% (RH) |
| გაფრთხილებები | |
| ტექნიკური მომსახურების მოთხოვნები | 1. პროდუქტის შერჩევა: 304 უჟანგავ ფოლადს შეუძლია დააკმაყოფილოს ზოგადი საოფისე პარკების ყოველდღიური საჭიროებები. სანაპირო ზონებსა და მაღალი კოროზიული ქიმიური გარემოში რეკომენდებულია 316 უჟანგავი ფოლადის გამოყენება. 2. მონტაჟის ინსტრუქცია: კატეგორიულად აკრძალულია კორპუსზე პირდაპირ შედუღება ან ჭრა. ოპერაციის შემდეგ ამოიღეთ შედუღების წიდა და ლითონის ნამსხვრევები და დაზიანებულ ადგილზე წაისვით დამცავი ცვილი. 3. ყოველდღიური წმენდა: წმენდისას არ გამოიყენოთ ძლიერი მჟავური ან ტუტე საწმენდი საშუალებები და ფოლადის ბამბა. ჩვეულებრივი ლაქები ფრთხილად შეიძლება მოიწმინდოს არაქსოვილი ქსოვილითა და სპირტით. ზოგადად რეკომენდებულია ამის გაკეთება თვეში ერთხელ. მკაცრ გარემოში (მაგალითად, სანაპირო ზონებში ან ქიმიურ ქარხნებში) რეკომენდებულია ამის გაკეთება კვირაში ერთხელ. 4. ჟანგის დამუშავება: თუ ტექნიკური მომსახურება უგულებელყოფილია, უჟანგავ ფოლადზე შეიძლება გაჩნდეს ჟანგის ლოკალური ლაქები. გაწმინდეთ ჟანგის ლაქები ტექსტურის გასწვრივ საწმენდი ბალიშით, შემდეგ გაწმინდეთ მთელი ზედაპირი არაქსოვილოვანი ქსოვილით და უჟანგავი ფოლადის დამცავი საშუალებით. |
