ASGB6XXS-X

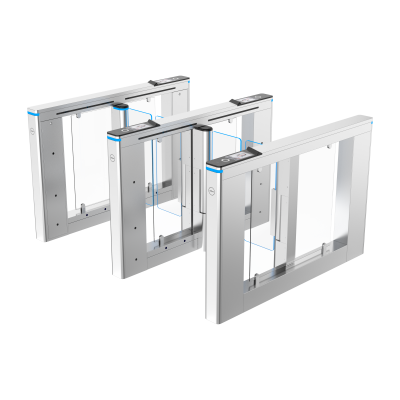

Dahua ინტეგრირებული დასაქანი ბარიერი (შუა,შიდა,შესვლისა და გასვლის ვერიფიკაცია) -DHI-ASGB624S-D
კატალოგში გახსნა · მარაგი და ჩემი სიააღწერა
- აღჭურვილია 7-დუიმიანი LCD-ით, რომლის გარჩევადობაა 600 (H) × 1024 (V).
- აღჭურვილია 2-MP CMOS ორობიექტივიანი კამერით True WDR შესაძლებლობებით, რომელსაც სახის ამოცნობა შეუძლია დაბალი განათების პირობებშიც კი და სრულ სიბნელეშიც.
- მხარს უჭერს 100,000 მომხმარებელს, მათ შორის 50 ადმინისტრატორს, აგრეთვე 500,000 ბარათს, 100,000 სახეს და 1.2 მილიონ ტურნიკეტის ჩანაწერს.
- გთავაზობთ ფუნქციების კონფიგურირების მოქნილობას ტურნიკეტის სენსორულ ეკრანზე ან მოწყობილობის ვებგვერდზე, მათ შორის მეხსიერების რეჟიმს, მართვის რეჟიმს, წვდომის რეჟიმს, გაღება-დახურვის სიჩქარესა და გავლის დროს.
- კორპუსი დამზადებულია SUS304 უჟანგავი ფოლადისგან.
- აქვს მექანიკური და IR ანტი-მოჭერის ფუნქციები. ასევე მხარს უჭერს ღია მდგომარეობაში დარჩენას სახანძრო საგანგებო სიტუაციების დროს.
- შეიცავს DC სერვო უჯაგრო ძრავას და 16 წყვილ IR დეტექტორს.
- აღჭურვილია აკრილის ისრებით, რომლებიც ქმნიან 600 mm სიგანის გასასვლელს. შლაგბაუმის ისრის მაქსიმალური სიმაღლე მიწიდან 885 mm-ია.
- მხარს უჭერს ვერიფიკაციის სხვადასხვა მეთოდს, მათ შორის სახის ამოცნობას, IC ბარათსა და QR კოდს.
- შეიცავს ენერგიის დამგროვებელ კონდენსატორს, რომელიც საშუალებას აძლევს მას ავტომატურად გახსნას შლაგბაუმი ელექტროენერგიის გათიშვისას.
- აკრილის ბარიერს აქვს განათების ზოლები, რომლებსაც შეუძლიათ მწვანე, ლურჯი და წითელი ფერის ჩვენება.
ტექნიკური მახასიათებლები
| სისტემა | |
|---|---|
| მთავარი პროცესორი | ჩაშენებული პროცესორი |
| SDK | დიახ |
| ძირითადი | |
| პროდუქტის ტიპი | საქანი ბარიერი |
| ძრავის ტიპი | DC უჯაგრისო სერვოძრავა |
| მდგომარეობის ინდიკატორი | უწყვეტი ლურჯი – სამუშაო მდგომარეობა;წითელი სტრობი – ანომალიური მდგომარეობა;მწვანე სტრობი – ავტორიზებული მდგომარეობა;უწყვეტი მწვანე – ყოველთვის ღია |
| ხმოვანი მინიშნება | დიახ |
| კარადის ძირითადი მასალა | SUS304 |
| ზედაპირის დამუშავება | უჟანგავი ფოლადის მელნით ამოტვიფვრა |
| ტურნიკეტის ბარათის წამკითხველების რაოდენობა | 2 |
| ეკრანი | 7" დისპლეი |
| ეკრანის ტიპი | ტევადური სენსორული ეკრანი |
| ეკრანის გარჩევადობა | 600 (H) × 1024 (V) |
| კამერა | 1/2.8" 2-MP CMOS ორობიექტივიანი კამერა, რომელიც უზრუნველყოფს მაღალი გარჩევადობის გამოსახულებას |
| განათების კომპენსაცია | ავტომატური IR |
| ფუნქციები | |
| ავტორეგისტრაცია | დიახ |
| ვერიფიკაციის მეთოდი | ბარათი;დისტანციური;QR კოდი;სახის ამოცნობა |
| რეკლამის დაკვრა | აღწარმოებს რეკლამებს ვიდეოს და გამოსახულების ფორმატში |
| გადაღების ფუნქცია | დიახ |
| RFID | |
| ბარათის ტიპი | IC ბარათი |
| მოდულაციის ტიპი | ASK |
| სიხშირული დიაპაზონი | 13.56 MHz |
| მაქს. გადაცემის სიმძლავრე | 42 dBuA/m @10 m |
| წარმადობა | |
| MCBF | ≥ 12 მილიონჯერ |
| ბარათის წაკითხვის მანძილი | 0 cm–5 cm |
| გასასვლელის სიგანე | აკრილი: 600 mm (23.62") |
| მორგებადი გასასვლელის მაქს. სიგანე | აკრილი: 1,500 mm (59.06"); ნაწრთობი მინა: 900 mm (35.43") |
| გავლის სიჩქარე | 20–60 ადამიანი/წუთი. დამოკიდებულია ადამიანების გავლას შორის ინტერვალზე და გავლის რეჟიმის ტიპზე. |
| კარის გაღების/ჩაკეტვის სიჩქარე | ≥ 0.5 s |
| IR დეტექტორების წყვილები | 16 წყვილი |
| ზედა სახურავის სისქე | 1.5 mm (0.06") |
| მხარდაჭერილი კოდები | QR კოდი |
| კოდის ტიპი | დაბეჭდილი QR კოდი, ციფრული QR კოდი |
| ჩარჩოს სისქე | ჩარჩოს სისქე: 1.5 mm (0.06")，მოსახსნელი გვერდითი პანელის სისქე: 1.2 mm (0.05") |
| ბარიერის მასალა | კომპლექტში შედის: აკრილი;არასავალდებულო: ნაწრთობი მინა |
| სახის ამოცნობის სიმაღლის დიაპაზონი | 1.2 m–2.4 m (3.94 ft–7.87 ft) |
| სახის ამოცნობის მანძილი | 0.3 m–1.5 m (0.98 ft–4.92 ft) |
| სახის ამოცნობის სიზუსტე | 99.90% |
| სახის ამოცნობის დრო | 0.2 s |
| მორგებული ბარიერის მაქს. სიმაღლე | ნაწრთობი მინა: 1800 mm (70.87") |
| დაშვების კონტროლერების რაოდენობა | 2 |
| დისტანციური მართვა | დიახ (არასავალდებულო) |
| ბარიერის სტანდარტული სიმაღლე | აკრილი: 885 mm (34.84") ნაწრთობი მინა: 1,200 mm (47.24") |
| მოცულობა | |
| მომხმარებლების მოცულობა | 100,000 |
| ბარათების მოცულობა | 500,000 |
| ჩანაწერების მოცულობა | 1,200,000 |
| სახის სურათების მოცულობა | 100,000 |
| პორტები | |
| ქსელური პორტი | 2-არხიანი თვითმორგებადი 10/100 Mbps Ethernet პორტი |
| სახანძრო პორტი | 1 |
| შესასვლელის კარის გაღების პორტი | 1 |
| გასვლისას კარის გაღების პორტი | 1 |
| განგაში | |
| დადგენილ დროზე მეტხანს დარჩენის განგაში | დიახ |
| უკან მიყოლების განგაში | დიახ |
| ზონაში შეჭრა | დიახ |
| ზონაში საპირისპირო შეჭრის განგაში | დიახ |
| ბარიერზე გადახტომის განგაში | დიახ |
| კარის ანომალიური გაღების განგაში | დიახ |
| ზოგადი | |
| კვება | 100–240 VAC, 3.4 A |
| სერია | ASGB6S სერია |
| ენერგომოხმარება | ერთი ტურნიკეტი: ≤10 W (ლოდინის რეჟიმი), ≤150 W (მუშა რეჟიმი) ორმაგი ტურნიკეტები: ≤20 W (ლოდინის რეჟიმი), ≤300 W (მუშა რეჟიმი) |
| პროდუქტის ზომები | 1,500 mm × 120 mm × 1,000 mm (59.06" × 4.72" × 39.37") (L × W × H) |
| მოდულის გამოშვერილი ნაწილის ზომა | 160 mm (6.30") |
| შეფუთვის ზომები | 1,590 mm × 346 mm × 1,083 mm (62.60" × 13.62" × 42.64") (L × W × H) |
| ბრუტო წონა | 115 kg (253.54 lb) |
| სამუშაო ტემპერატურა | -10 °C to +50 °C (+14 °F to +122 °F) |
| სამუშაო ტენიანობა | 10%–95% (RH) |
| სამუშაო გარემო | შიდა |
| შენახვის ტემპერატურა | 0 °C to +40 °C (+32 °F to +104 °F) |
| შენახვის ტენიანობა | 40%–65% (RH) |
| სერტიფიკატები | CE სერტიფიცირებული. |
