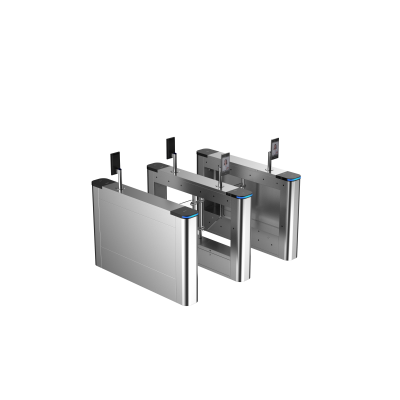

აღწერა
- 304 უჟანგავი ფოლადის კორპუსი 1.2 mm სისქით.
- შეჯახების საწინააღმდეგო.
- აბრუნებს სისტემის პარამეტრებს ნაგულისხმევ მნიშვნელობებზე.
- გთავაზობთ მექანიკურ და IR დაჭყლეტის საწინააღმდეგო ფუნქციებს.
- მხარს უჭერს მეორად ავტორიზაციას და შესასვლელისა და გასასვლელის გავლის მონაცემების დამახსოვრებას.
- ხანძრის დროს ავტომატურად ხსნის ბარიერს
- გთავაზობთ უსაფრთხოების დონის 4 რეჟიმს, რომლებიც განკუთვნილია სხვადასხვა სცენისთვის.
- აქვს შესასვლელისა და გასასვლელის 9 რეჟიმი, მათ შორის მართული, აკრძალული და თავისუფალი. დააკომბინირეთ ეს რეჟიმები მეტი ვარიანტისთვის.
- მხარს უჭერს გახსნისა და დახურვის სიჩქარის, ადამიანების გავლის დროისა და დახურვის დაყოვნების დროის კონფიგურირებას.
- ხმოვანი და სინათლის განგაშები ამოქმედდება, როდესაც სისტემა აღმოაჩენს ისეთ მოვლენებს, როგორიცაა შეჭრა, უკან მიყოლა, უკუ შეჭრა, ზონაში დაყოვნება, ანომალიური განბლოკვა, ბარიერზე გადახტომა, ბარიერის გაუმართაობა და IR გაუმართაობა.
- იყენებს DC უჯაგრისო სერვომოტორს.
- MCBF (საშუალო ციკლები გაუმართაობებს შორის) არანაკლებ 5,000,000-ჯერაა.
- IR დეტექტორების 12 წყვილი.
- მხარს უჭერს მიერთებას მრავალი ტიპის მოდულთან, როგორიცაა სახე, თითის ანაბეჭდი და QR კოდი. დააკომბინირეთ ეს მოდულები მეტი ვარიანტისთვის.
- მოყვება ენერგიის დამგროვებელი კონდენსატორი. როდესაც მოწყობილობა გამორთულია, მკლავი ავტომატურად იხსნება.
- მოყვება უჟანგავი ფოლადის მკლავები, რომლებიც ქმნიან 600 mm სიგანის გასასვლელს.
- გათბობის მოდულის ცალკე შეძენა შესაძლებელია დაბალი ტემპერატურის გასაძლებად –40 °C-დან –25 °C-მდე (–40 °F-დან –13 °F-მდე).
ტექნიკური მახასიათებლები
| სისტემა | |
|---|---|
| მთავარი პროცესორი | ჩაშენებული პროცესორი |
| ძირითადი | |
| პროდუქტის ტიპი | საქანი ბარიერი |
| ძრავა | უჯაგრისო მუდმივი დენის ძრავა |
| მდგომარეობის ინდიკატორი | სამფერი სინათლის ინდიკატორები |
| ხმოვანი მინიშნება | დიახ |
| კორპუსის მასალა | SUS304 |
| ფუნქციები | |
| ონლაინ განახლება | დიახ |
| წარმადობა | |
| MCBF | ≥ 5 მილიონჯერ |
| ბარათის წაკითხვის მანძილი | 0 cm–3 cm (0"–1.18") |
| მორგებადი გასასვლელის მაქს. სიგანე | აკრილი:1100 mm (43.31");უჟანგავი ფოლადი:1100 mm (43.31") |
| შემავალი პორტი | RS-232 მიმდევრობითი პორტი |
| გავლის სიჩქარე | 20–60 ადამიანი/წუთი |
| კარის გაღების/ჩაკეტვის სიჩქარე | ≥0.5 s |
| IR დეტექტორების წყვილები | 12 წყვილი |
| კორპუსის სისქე | 1.2 mm (0.05") |
| ზედა სახურავის სისქე | 1.2 mm (0.05") |
| ბარიერის მასალა | აკრილი/უჟანგავი ფოლადი |
| სახის მოდულის სამონტაჟო ხვრელების რაოდენობა | 0 |
| დაშვების კონტროლერების რაოდენობა | 1 |
| ბარათის გატარება | დიახ |
| მოცულობა | |
| მომხმარებლების მოცულობა | 100000 |
| ბარათების მოცულობა | 100000 |
| ჩანაწერების მოცულობა | 100000 |
| პორტები | |
| ქსელური პორტი | 1 × 10/100 Mbps თვითმორგებადი Ethernet პორტი |
| ზოგადი | |
| ანტივანდალური კლასი | IK06, IK08 |
| კვება | 100–240 VAC, 1.5 A |
| დაცვა | IPX4 |
| ენერგომოხმარება | ≤10 W (ლოდინის რეჟიმი)，≤130 W (მუშა რეჟიმი) |
| პროდუქტის ზომები | 1,500 mm × 200 mm × 980 mm (59.06" × 7.87" × 38.58") |
| მოდულის გამოშვერილი ნაწილის ზომა | 0 mm |
| შეფუთვის ზომები | 1,630 mm × 330 mm × 1,120 mm (64.73" × 12.99" × 44.09") |
| ბრუტო წონა | 80 kg ± 2.5 kg (187.40 lb ± 5.51 lb) |
| სამუშაო ტემპერატურა | –25 °C to +70 °C (–13 °F to + 158 °F) |
| სამუშაო ტენიანობა | 5%–90% (RH), კონდენსაციის გარეშე |
| სამუშაო გარემო | შიდა;გარე |
| შენახვის ტემპერატურა | 0 °C to +40 °C (+32 °F to + 104 °F) |
| შენახვის ტენიანობა | 30%–75% (RH), კონდენსაციის გარეშე |
